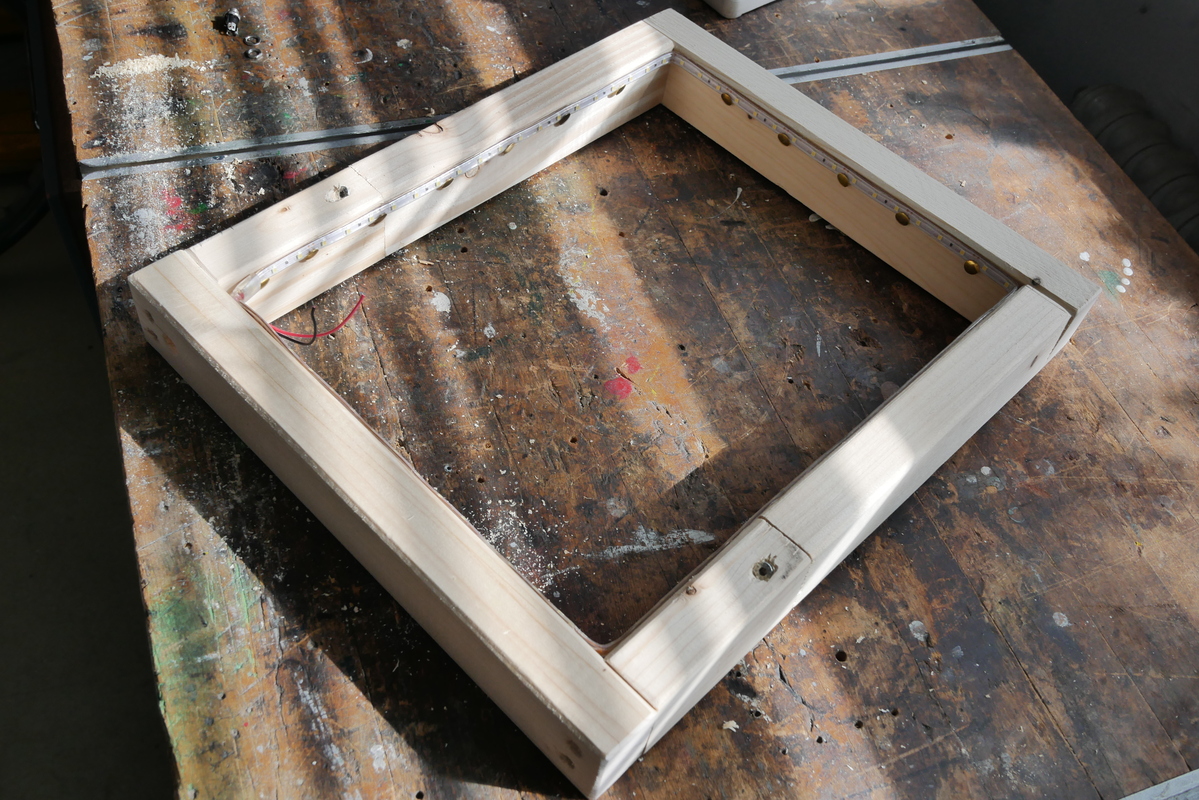

P1110198
Aus Reststücken von Rahmenholz wird ein Rechteck zusammengeschraubt.
Die Schrauben sind Restbestände von 60 bis 80 mm.
Innen wird umlaufend ein LED-Strip (weiß) angebracht.
P1110200

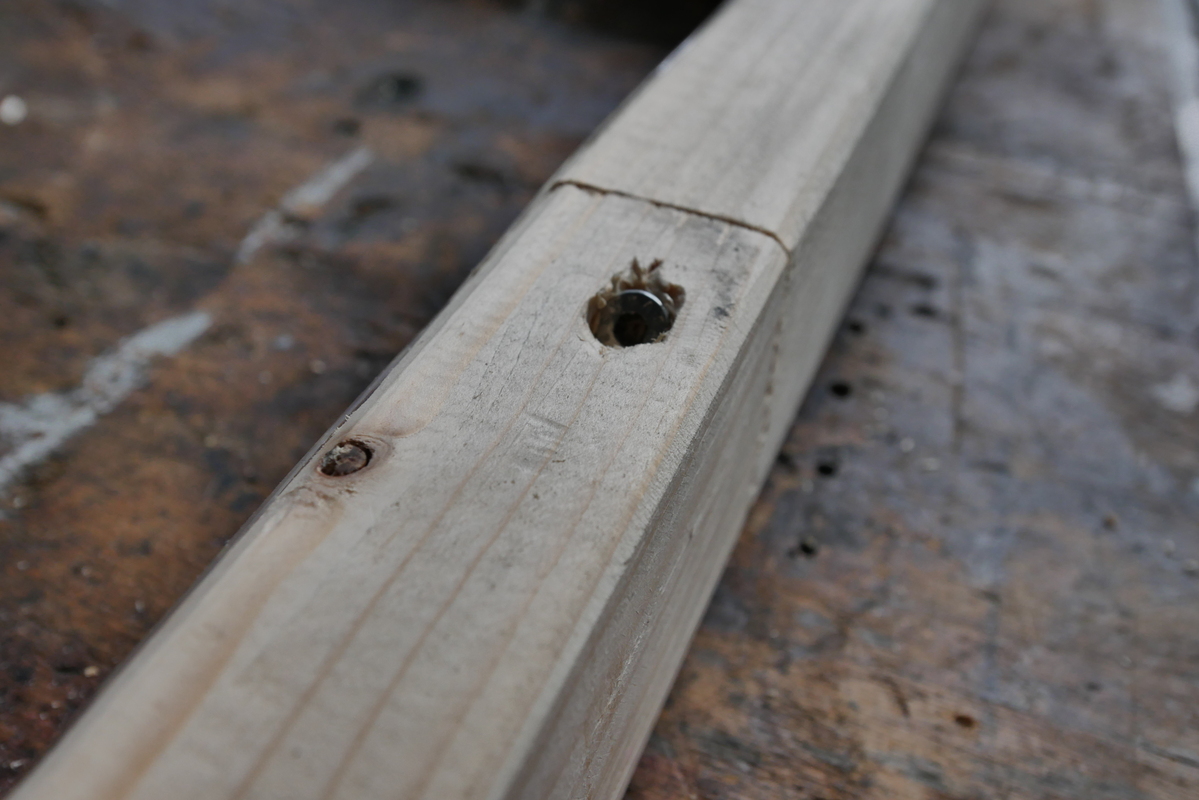

Die Verbindung der Hölzer auf Stoß erfolgt mit diagonal über Kreuz eingedrehten Schrauben.
P1110201

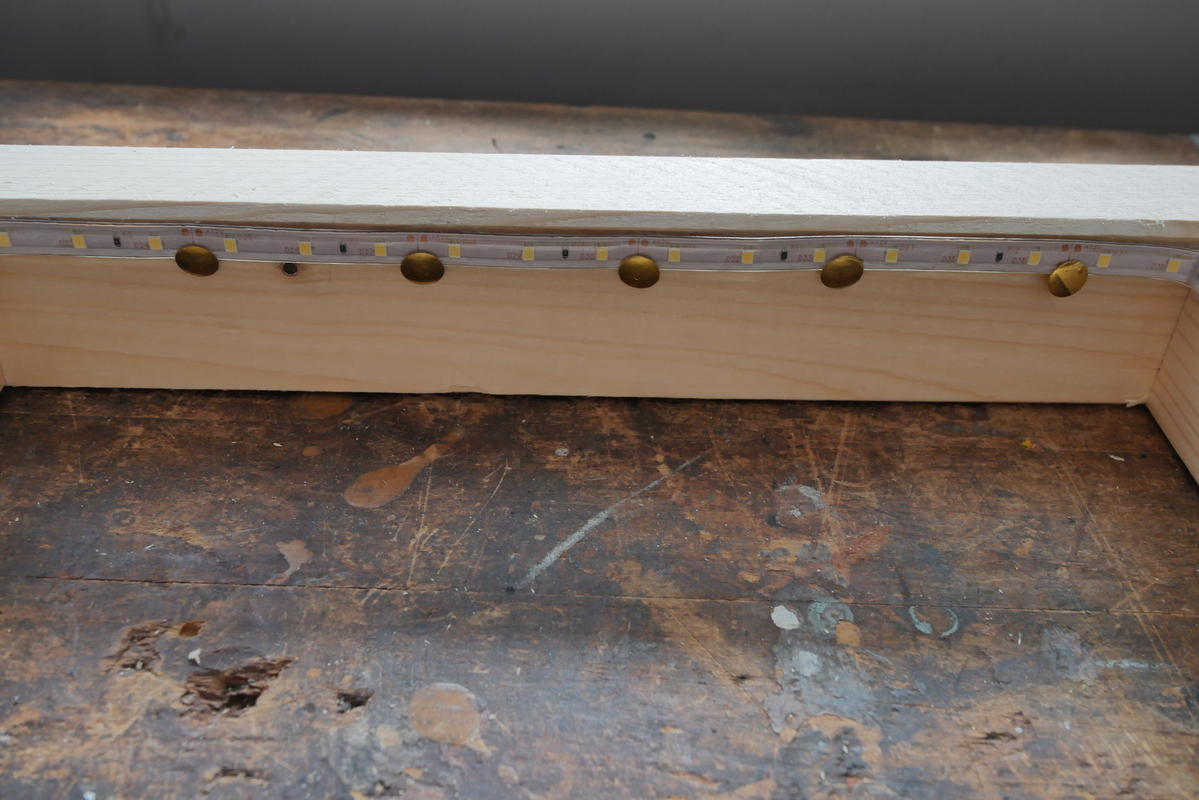

Die Reißbrettstifte sind immer schön zwischen die LEDs und am Rand des Streifens entlang eingedrückt.
P1110202

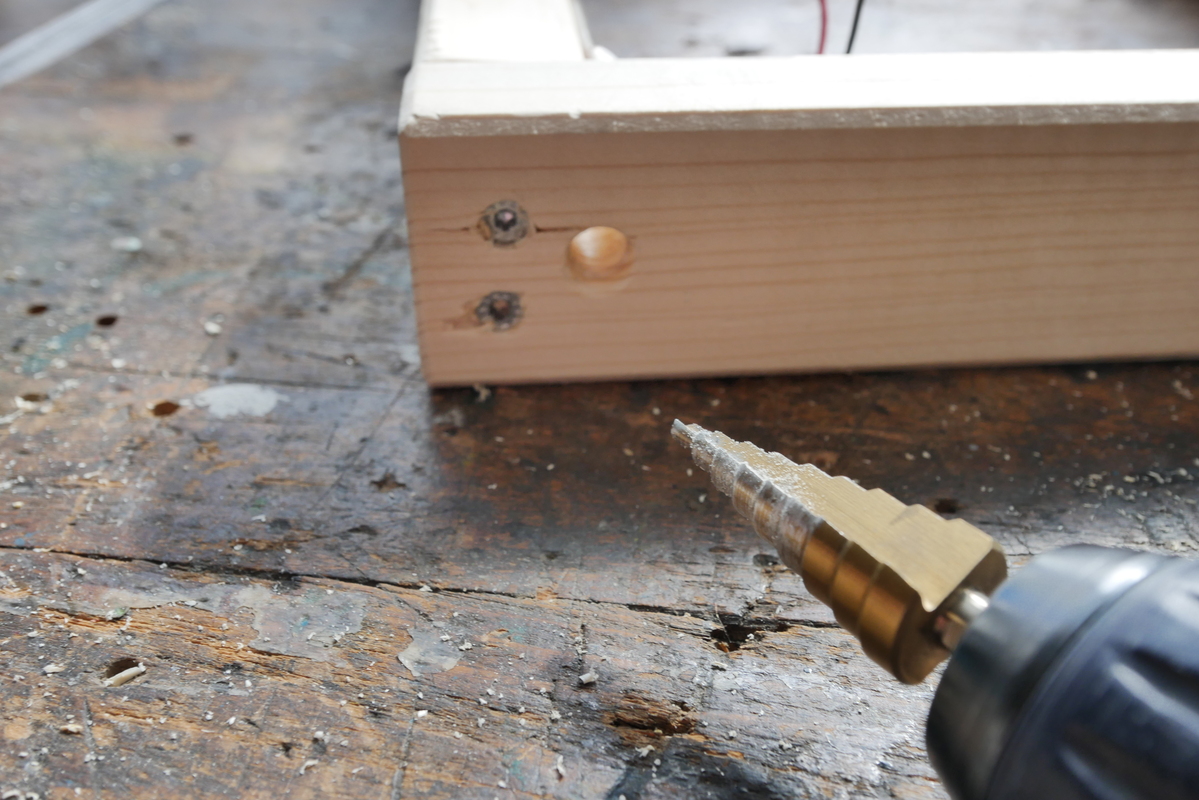

Für die Stromzuführung braucht's noch ein Loch durch den Rahmen.
P1110203

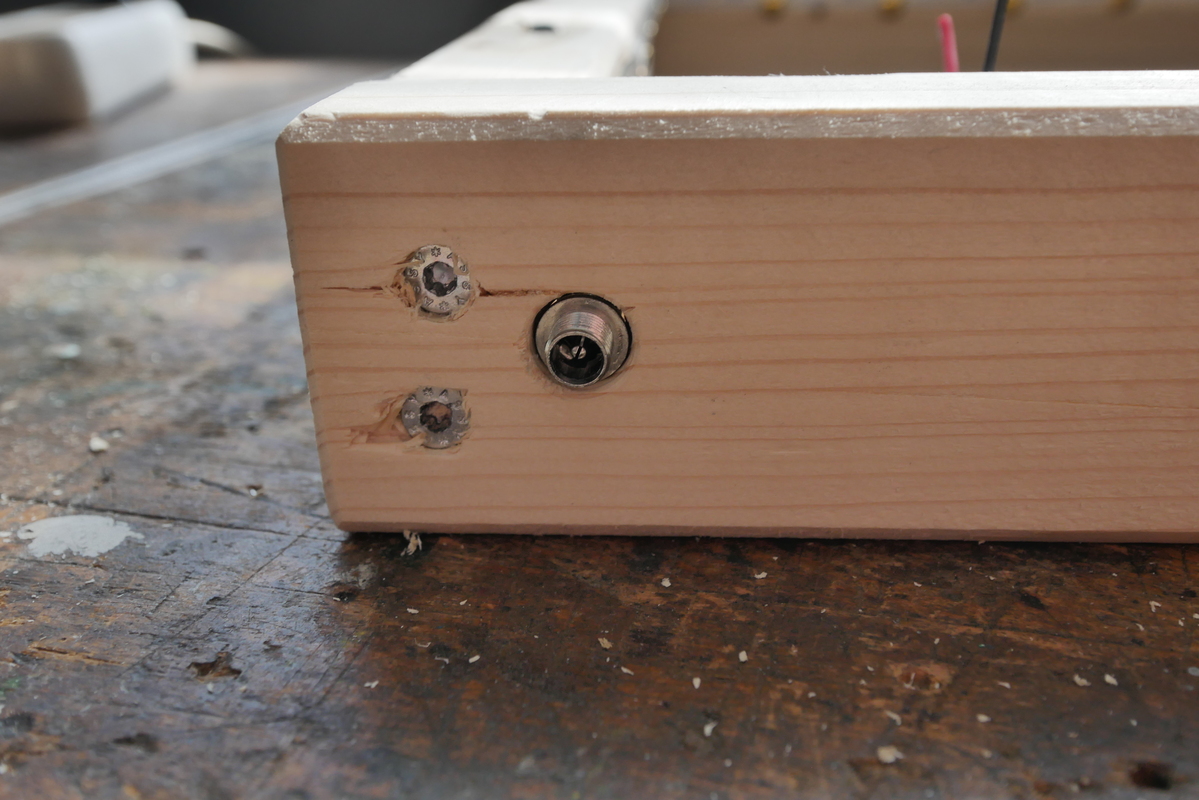

Verwendet wird eine Hohlbuchse 5.5x2.5mm, damit passen die meisten 12V Steckernetzteile.
Deren Außendurchmesser beträgt 11mm, so groß muss das Loch also sein.
P1110204

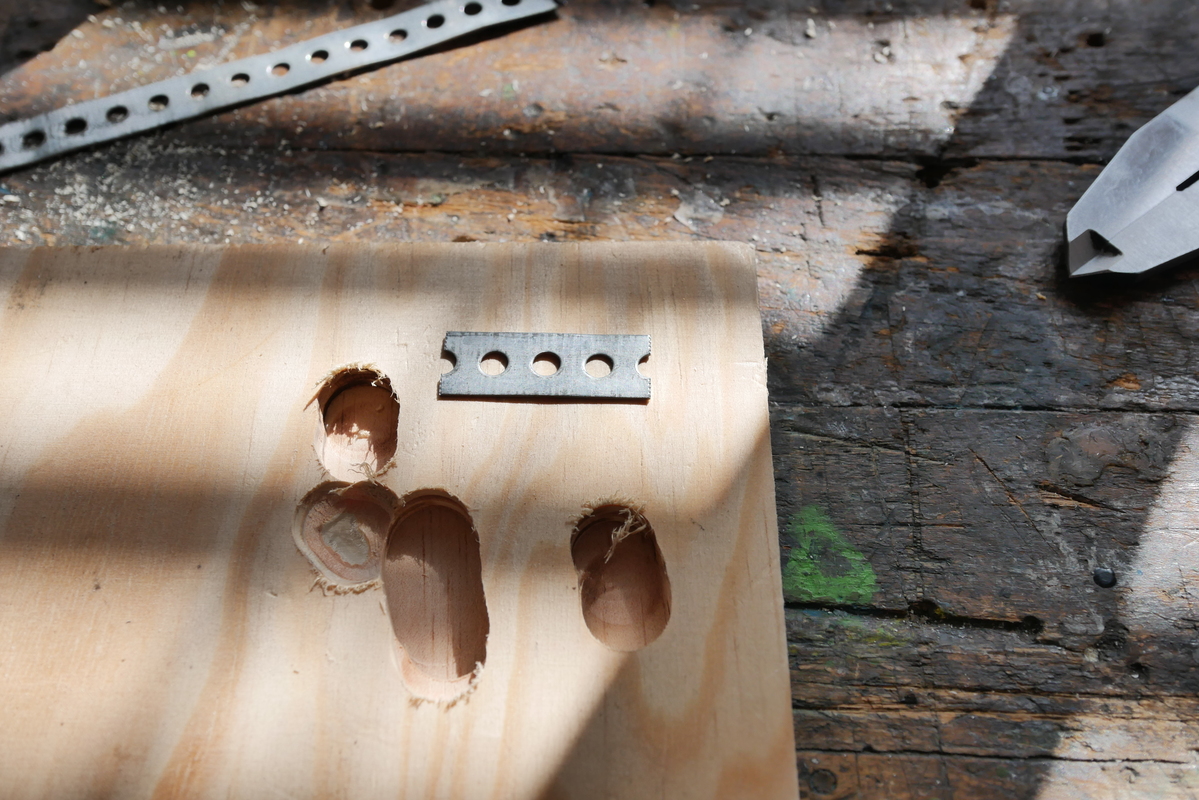

Die Halterung für die Buchse wird ein Rest Lochstreifenband.
P1110205

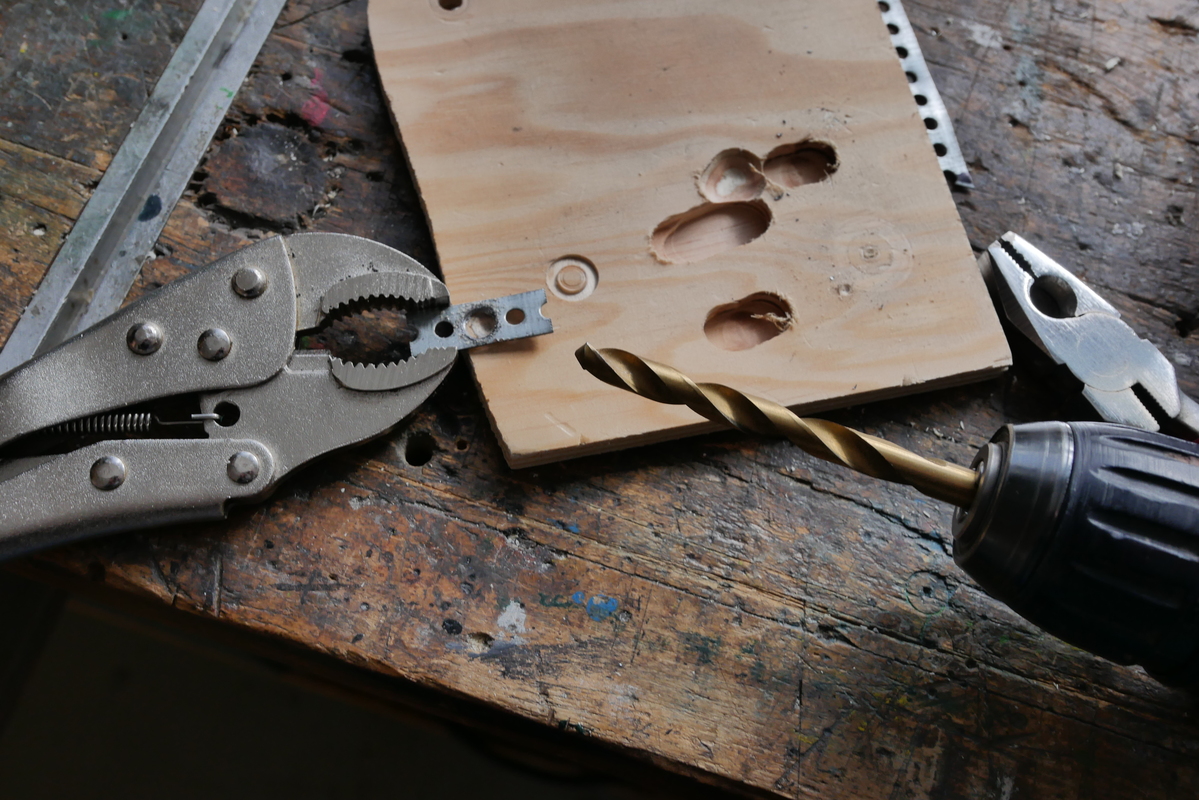

Das mittlere Loch wird auf 8mm aufgebohrt.

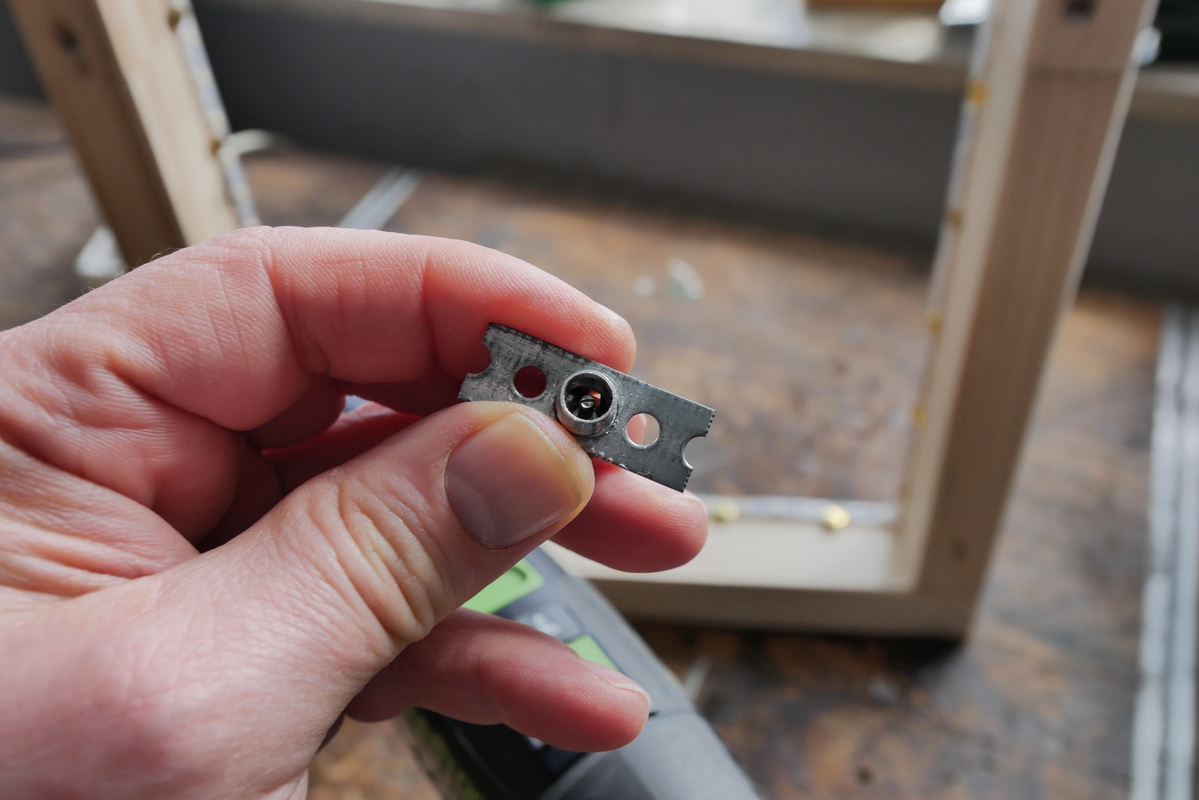

P1110206

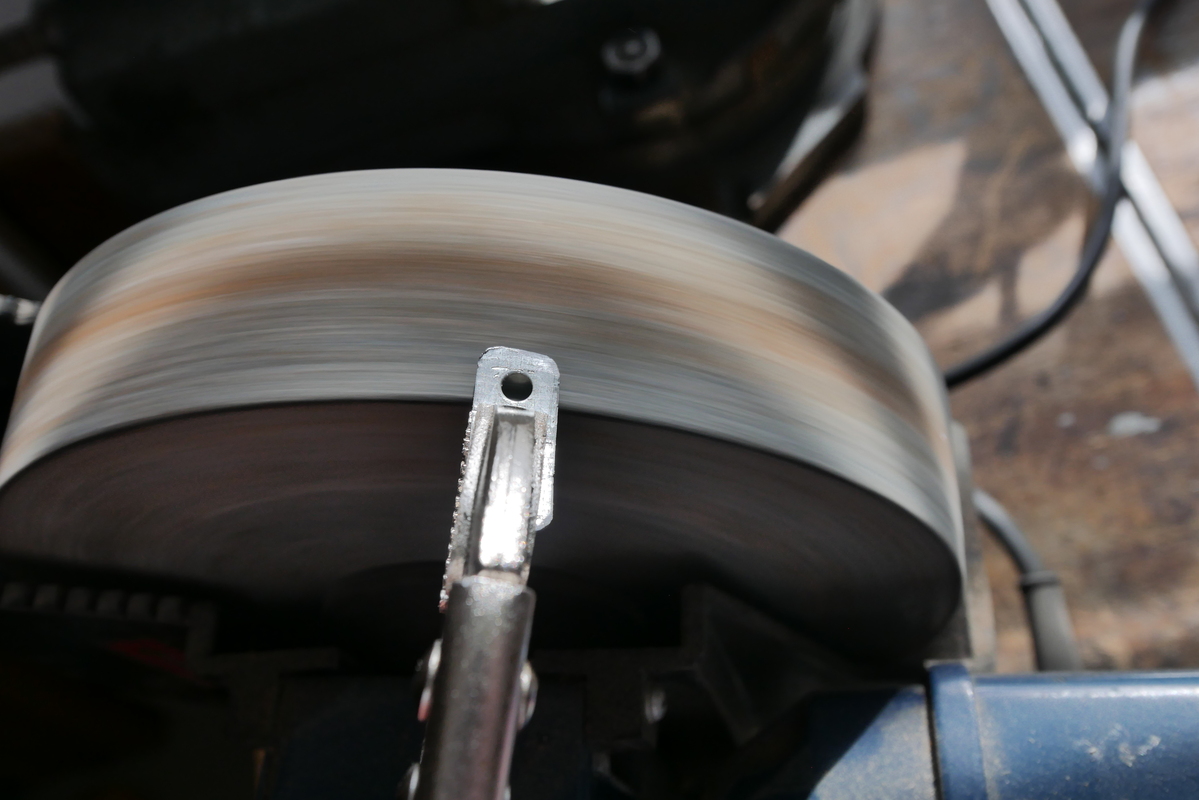

P1110207
Dann werden die Kanten am Schleifstein aufgehübscht.
P1110208

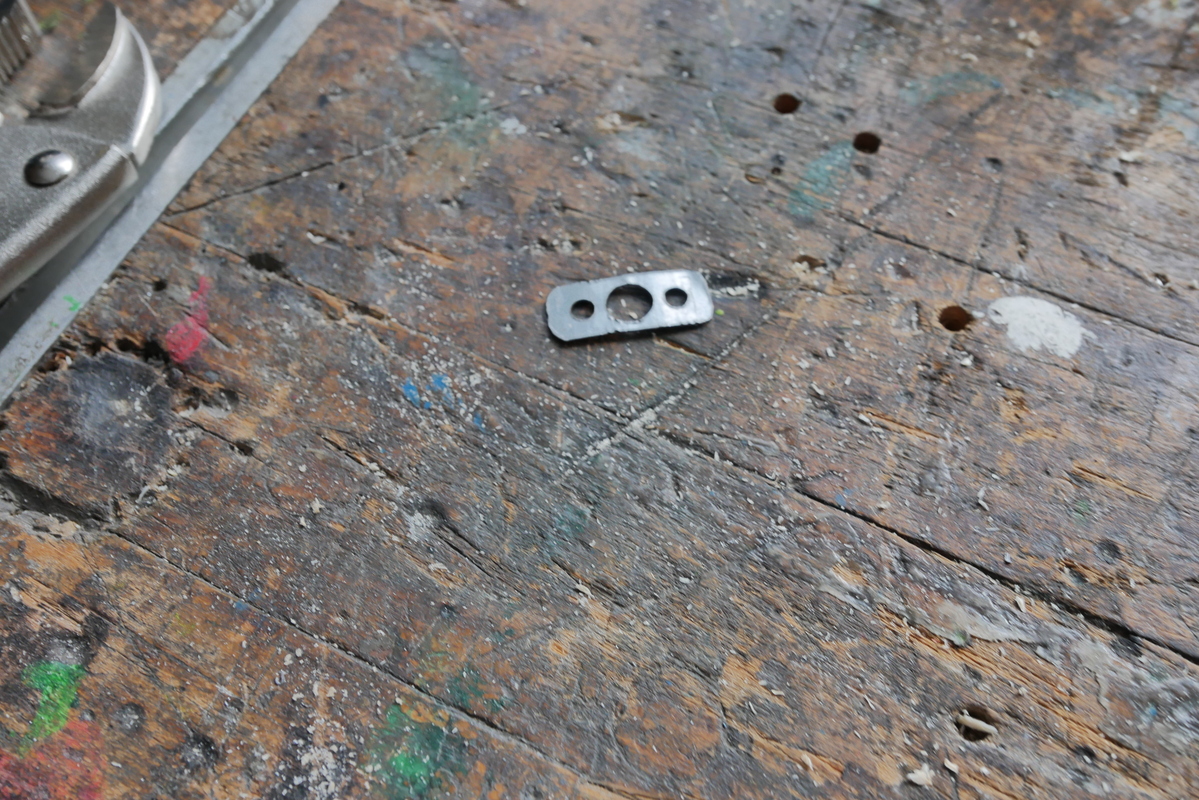

So schaut's nicht mehr gar so hemdsärmelig aus.
P1110209

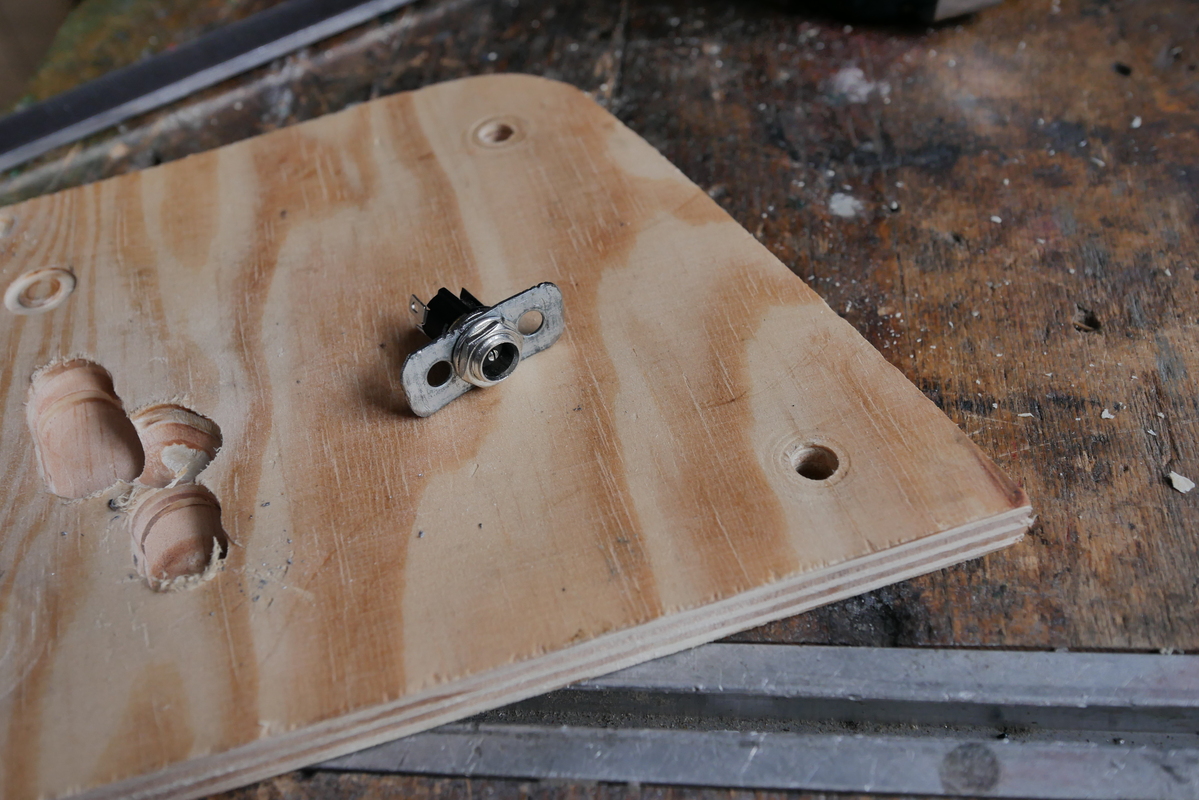

Passt schon mal.

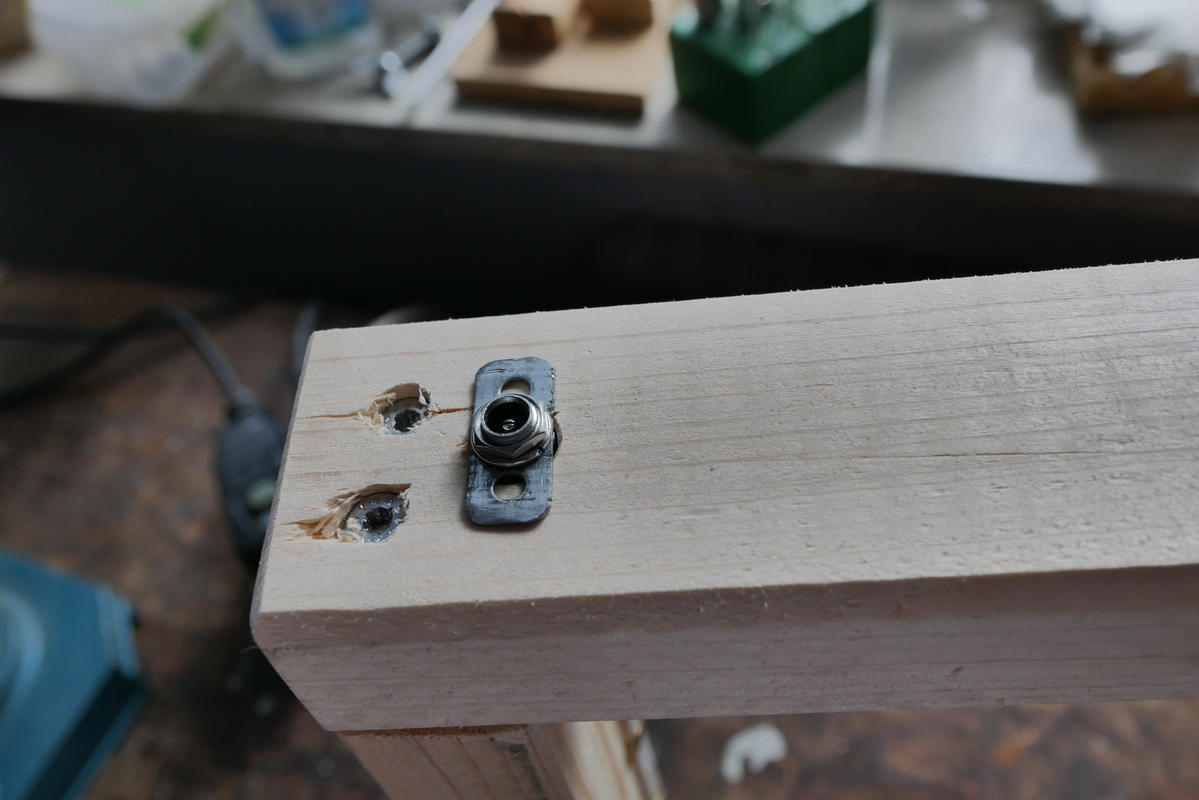

P1110210
So kommt die Buchse an den Rahmen.
P1110211

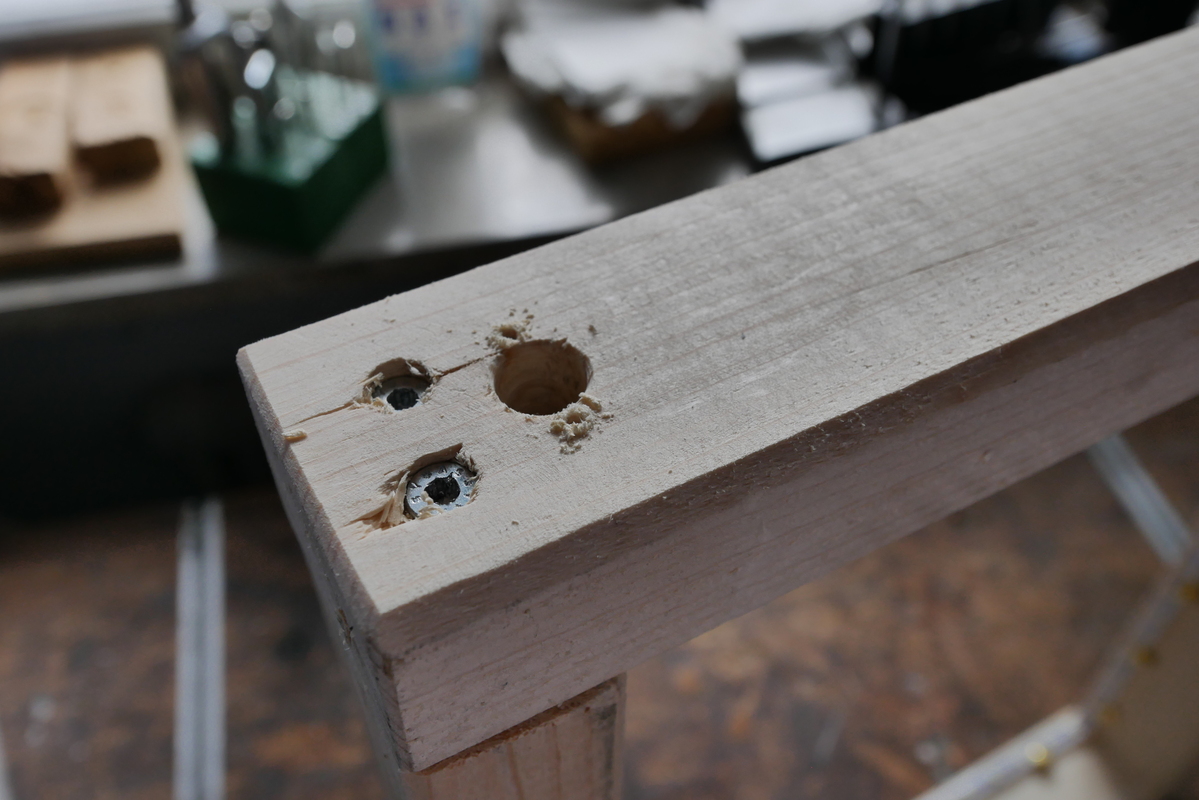

Löcher für die Schrauben vorbohren.
P1110199

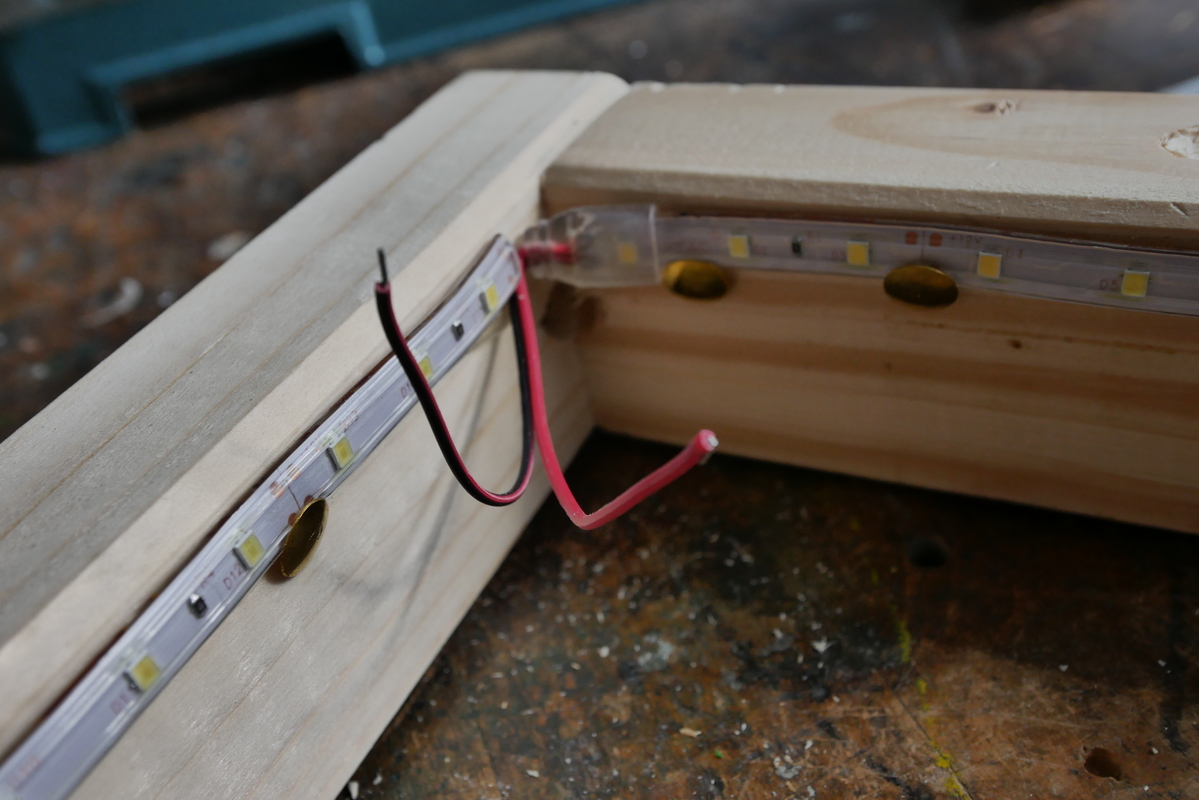

Da auch der LED-Strip aus der Restekiste kommt, hält der Klebestreifen nicht mehr.
Daher ist der Strip mit Reißzwecken fixiert - und zwar knapp am Strip vorbei und nicht etwa hindurch.
P1110213

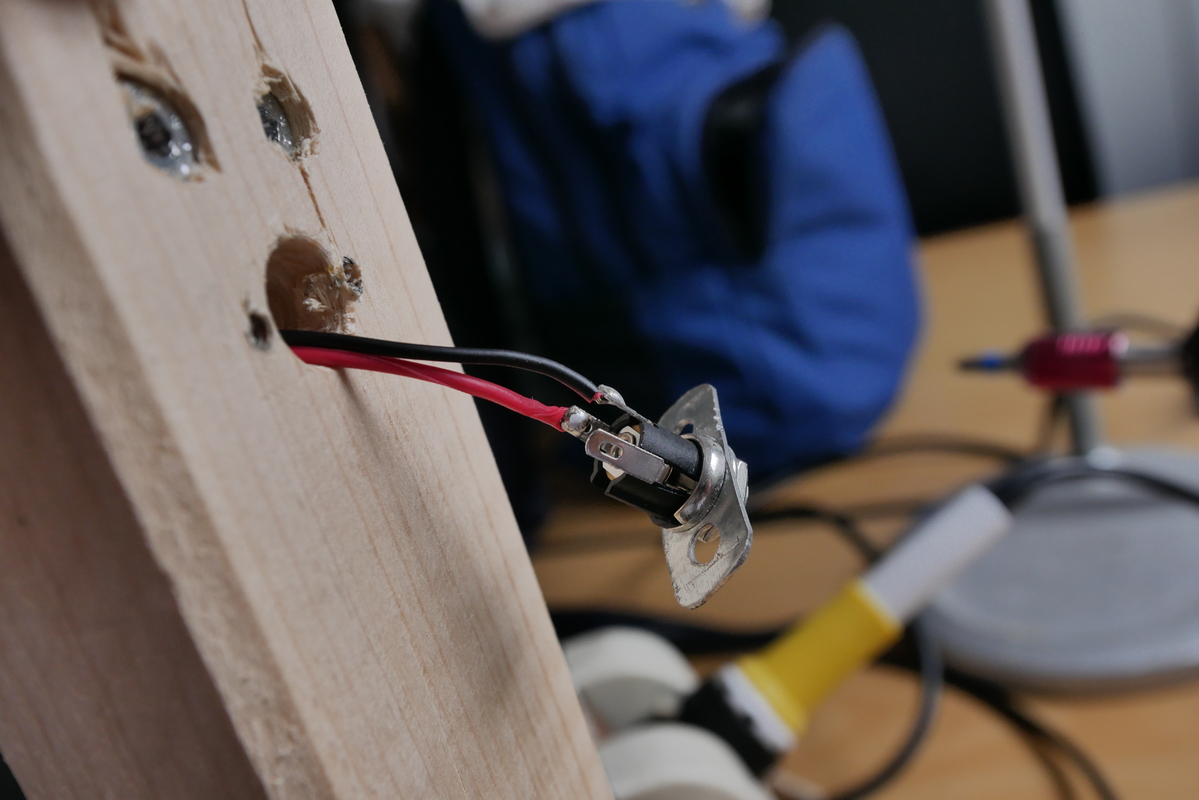

Kabel von innen nach außen durchfädeln und anlöten.
P1110212

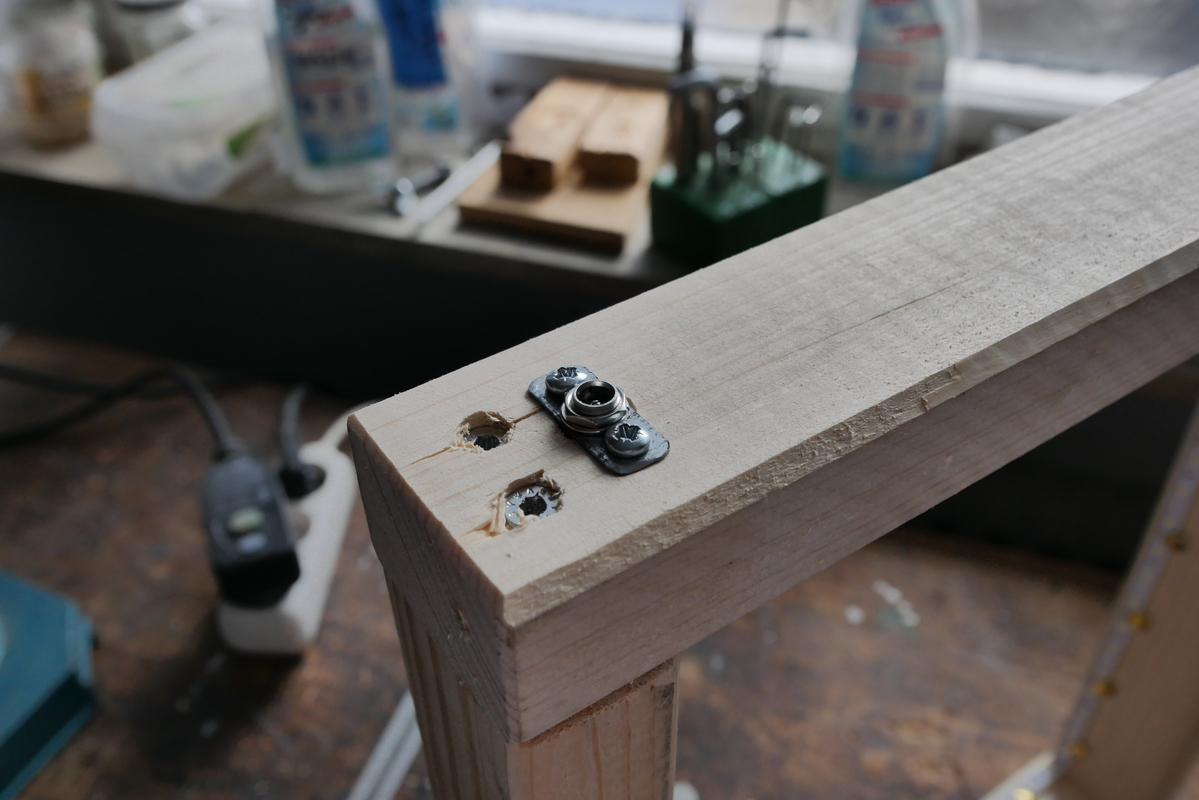

Buchse festschrauben.
P1110218

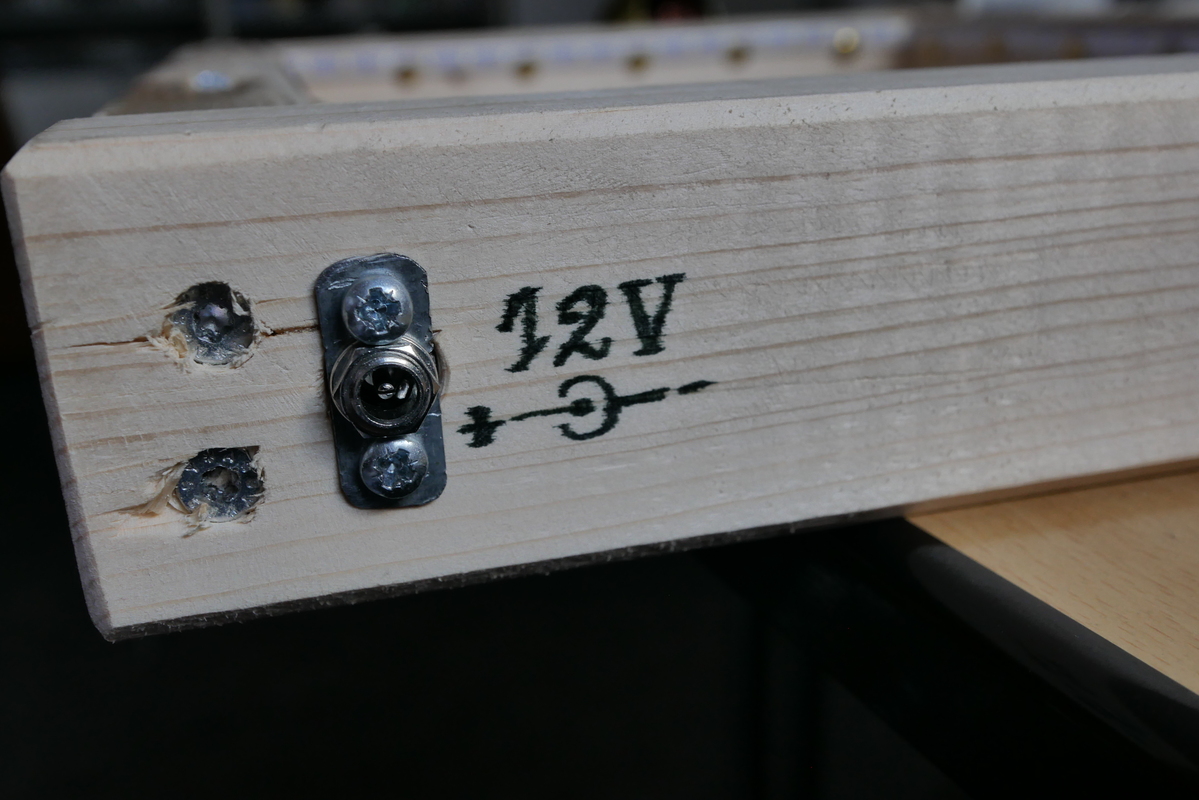

Doku.
P1110214

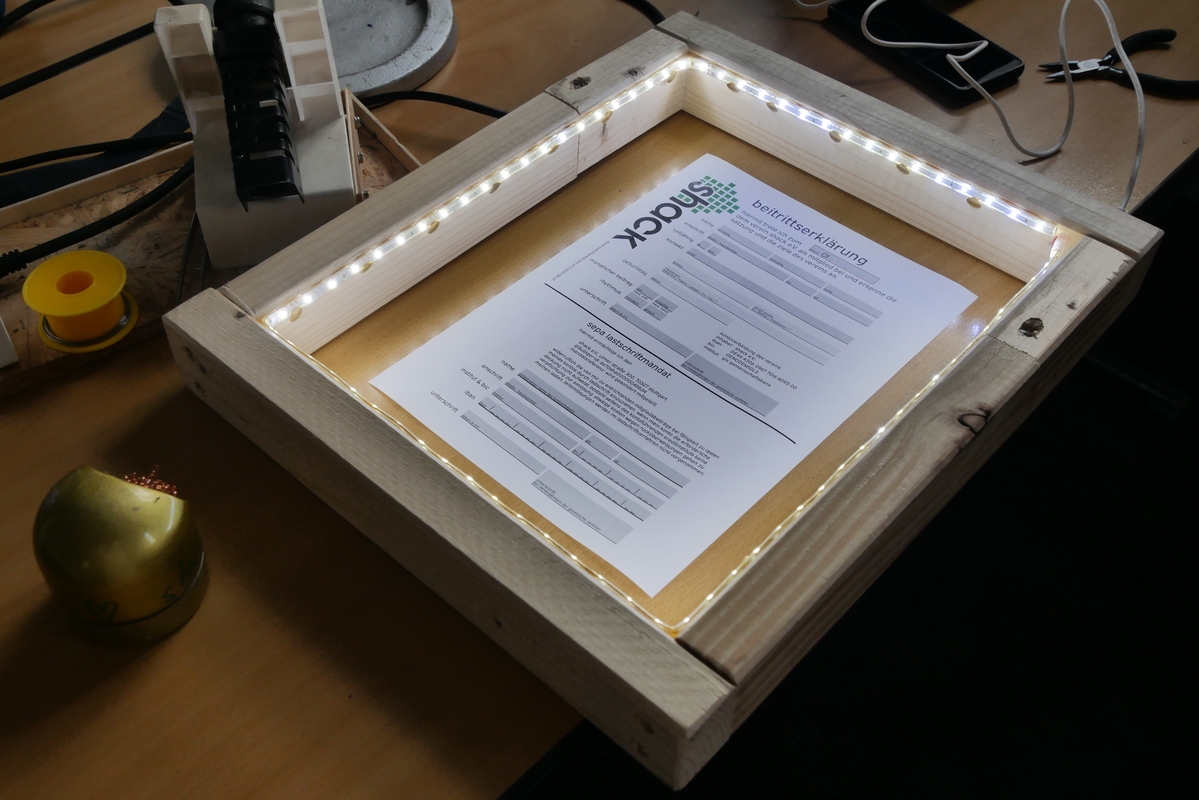

Ford Puma^W^WFiat Lux.

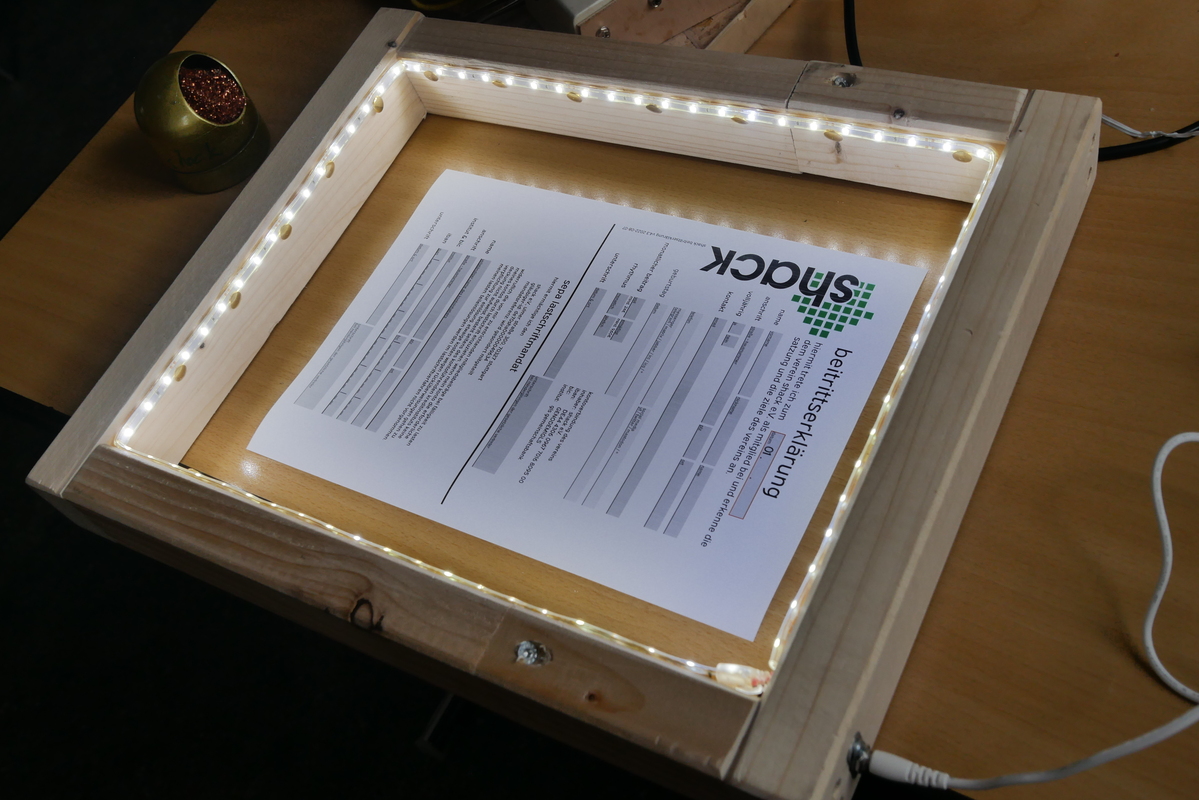

P1110215
P1110216
Damit ist dann ein DIN A4-Blatt zum Abfotografieren ausgeleuchtet.
