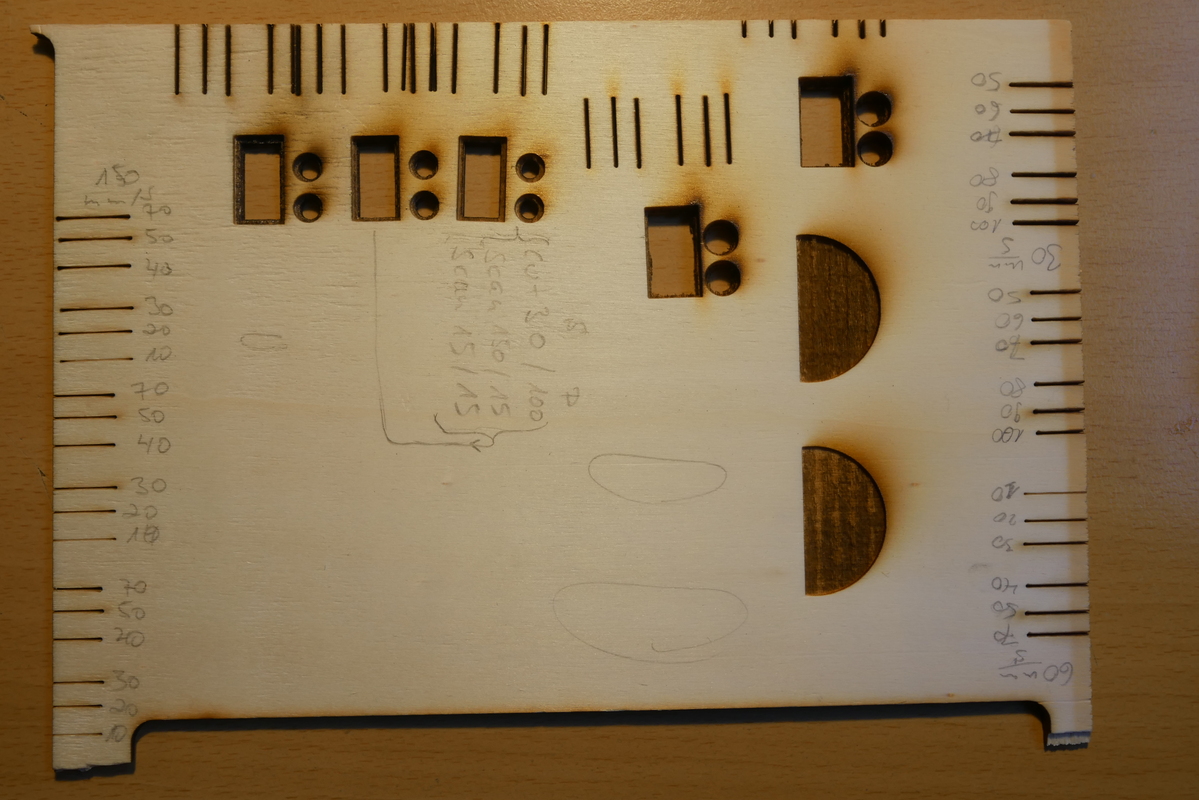

P1110318
Die allgemeine Idee war, ein noch vorhandenes leeres 19"-Rack mit Frontblenden zu bestücken, die mit dem Lasercutter aus Sperrholz herzustellen waren.
Hierfür waren unterschiedliche Schnitttiefen gefordert, deren Parameter mit einem Probestück ermittelt wurden.

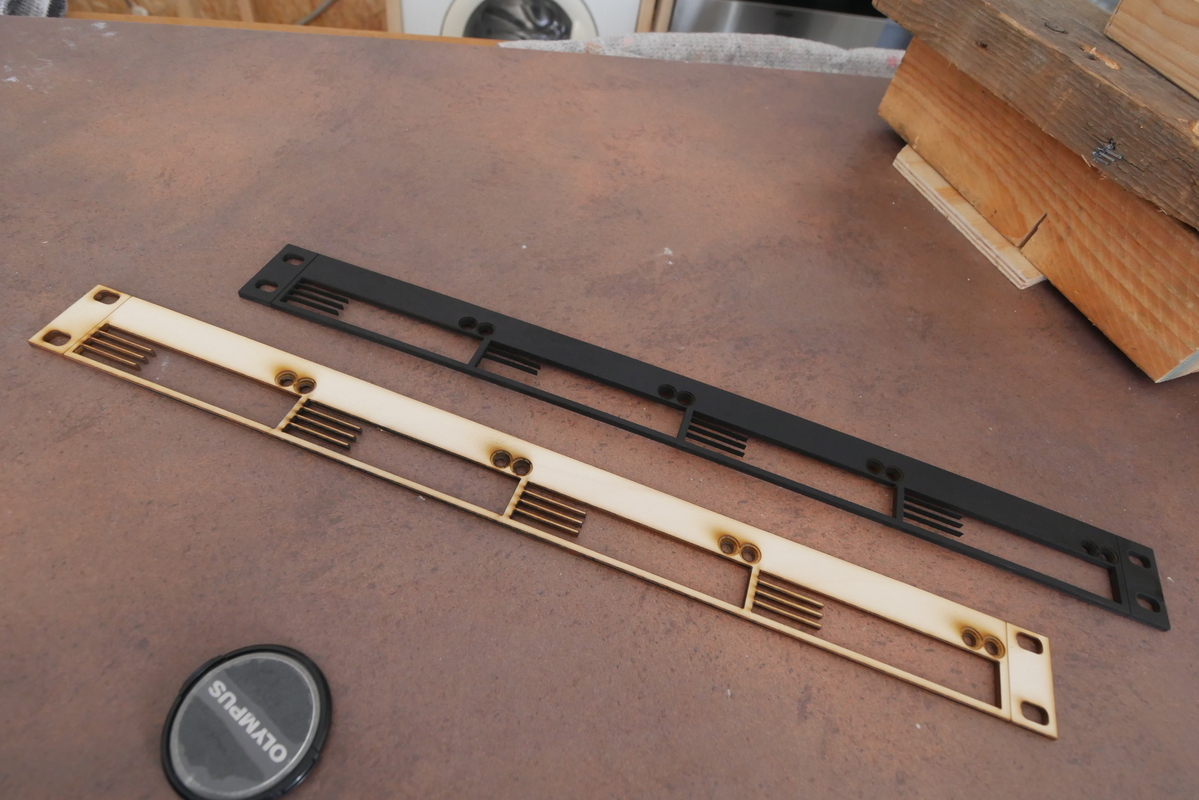

P1110322
Nach dem Ausschneiden der ersten Blenden bekamen diese einen Farbauftrag mit Mattschwarz bzw. mattem Dunkelgrau.
P1110325

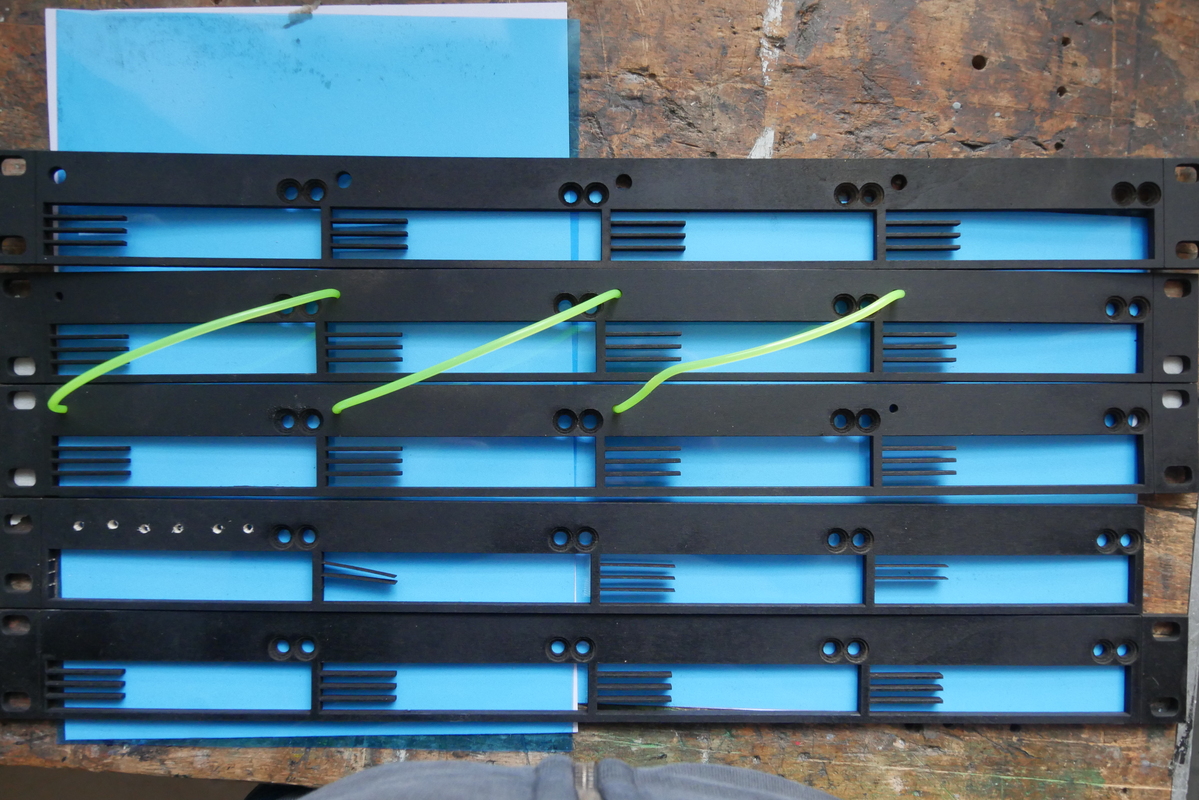

Erste Ansicht verschiedener Varianten vor blauer Folie. Die Folie sind A4-Deckblätter für Ringheftung. Die grünen, fluoreszierenden Verbindungen sind Stücke von Mähfanden für Motorsensen.
P1110331

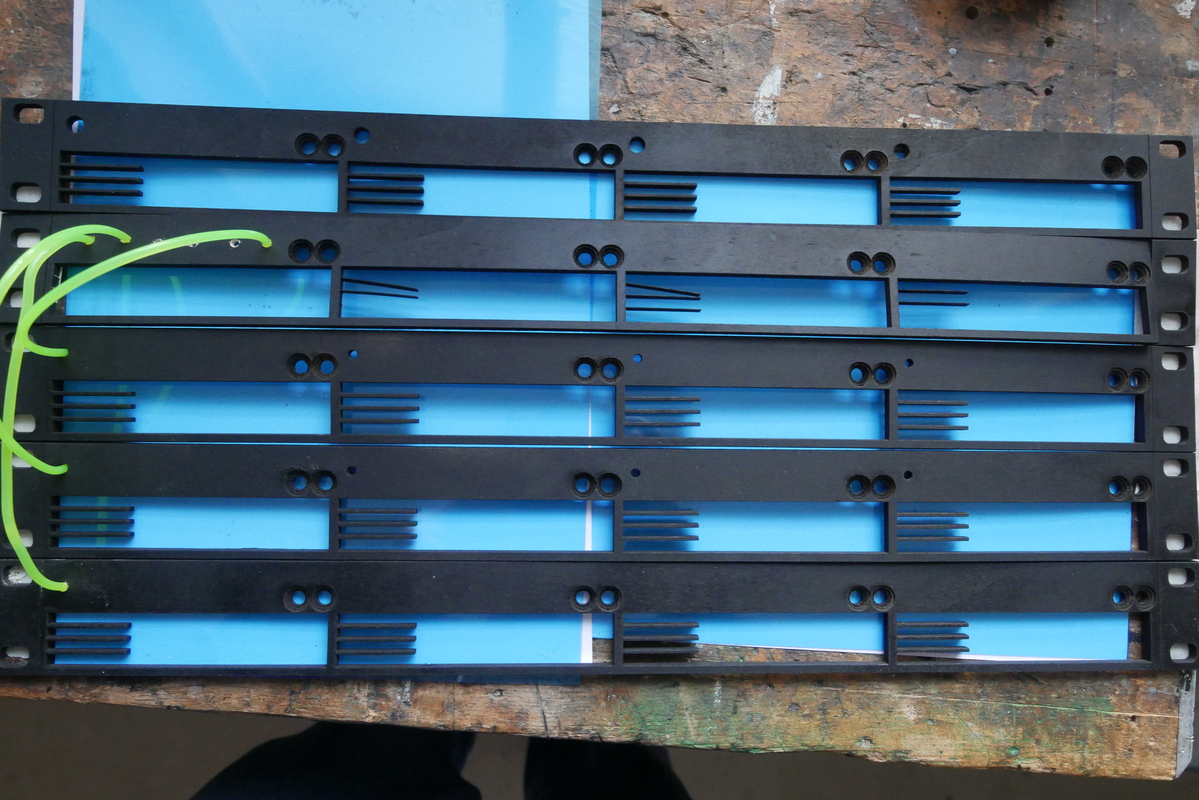

Alternative Anordnung der Leitungen.
P1110333

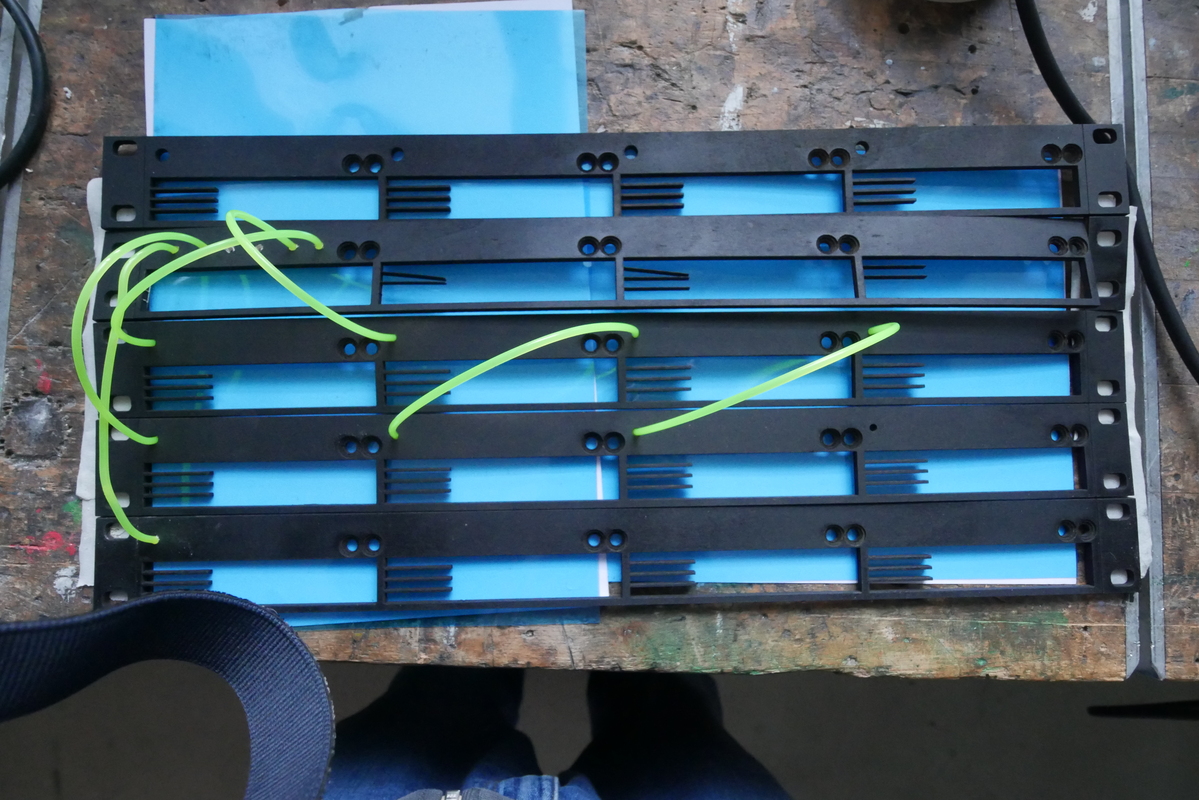

Alternative Anordnung der Leitungen.

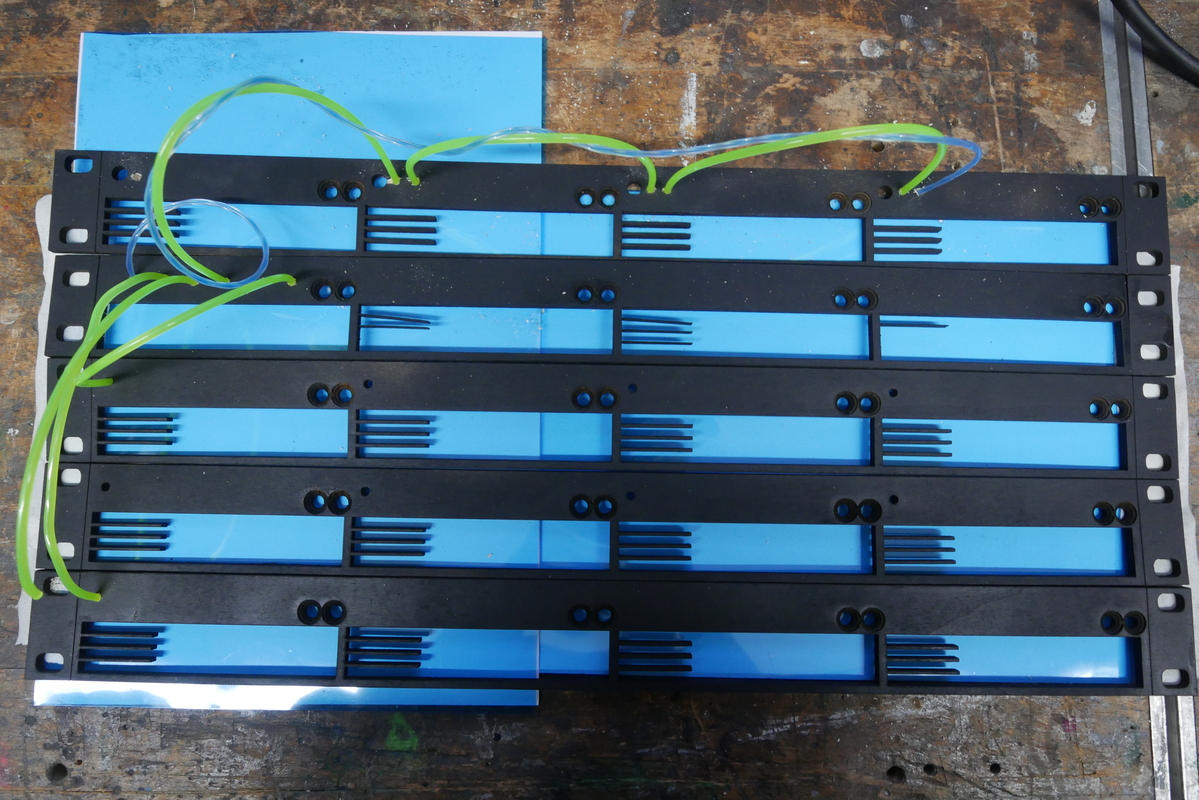

P1110334
Alternative Anordnung der Leitungen.

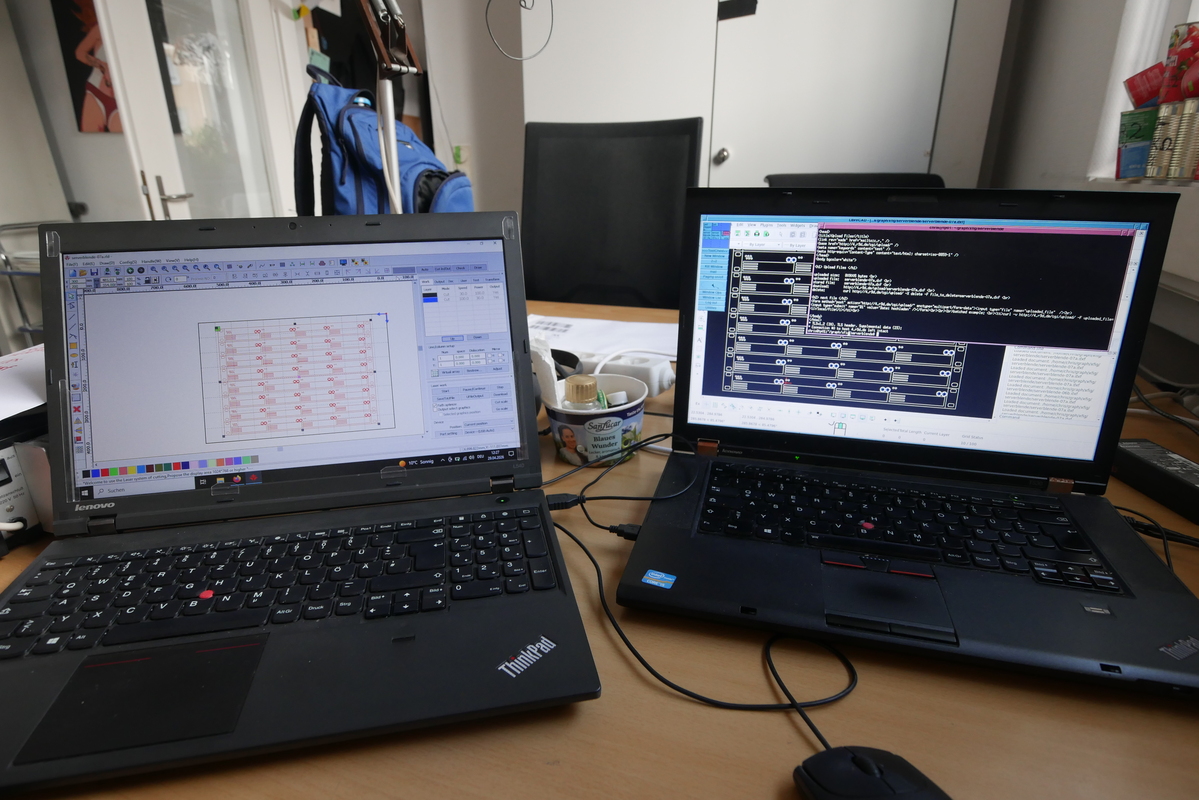

P1110335
Nachdem das Layout für eine Serverblende feststeht, werden acht Stück auf einmal aus einem Stück Sperrholz geschnitten.
Trennlinien zwischen den einzelnen "Servern" werden dabei nur eingeschnitten.

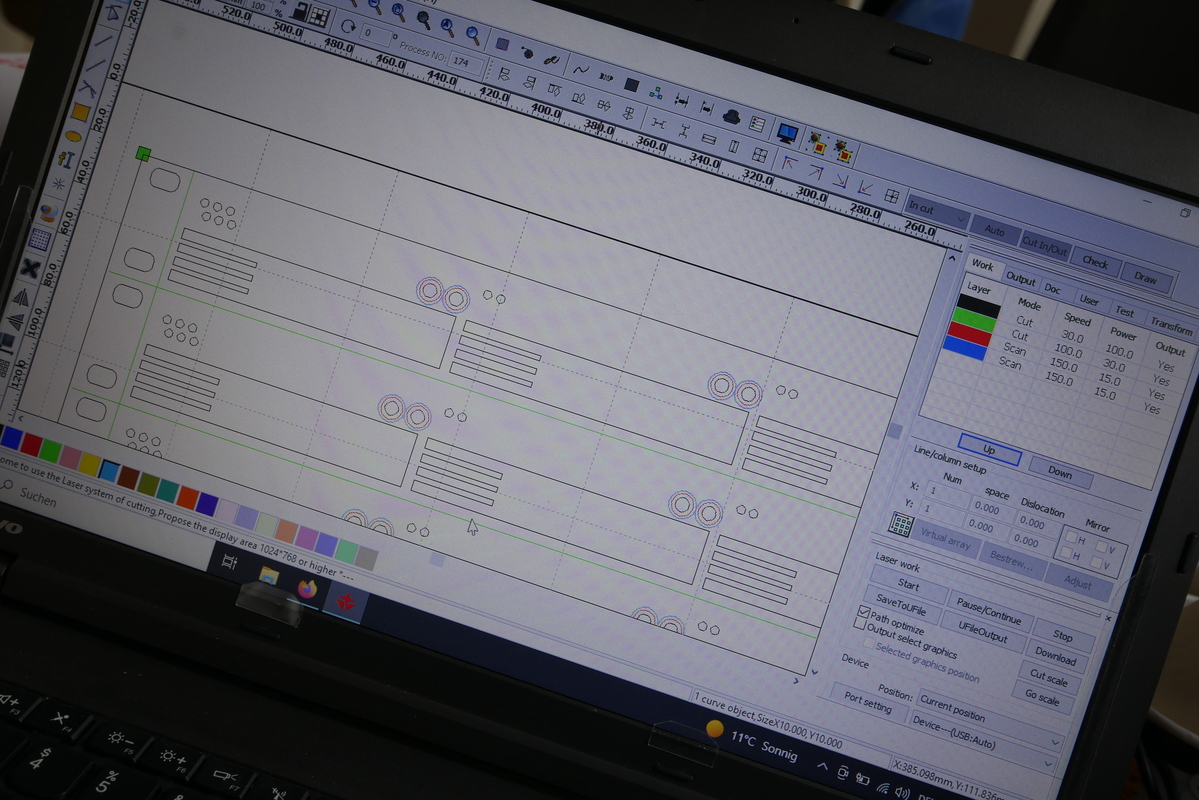

P1110337
Detail in der Lasercuttersoftware.
P1110338

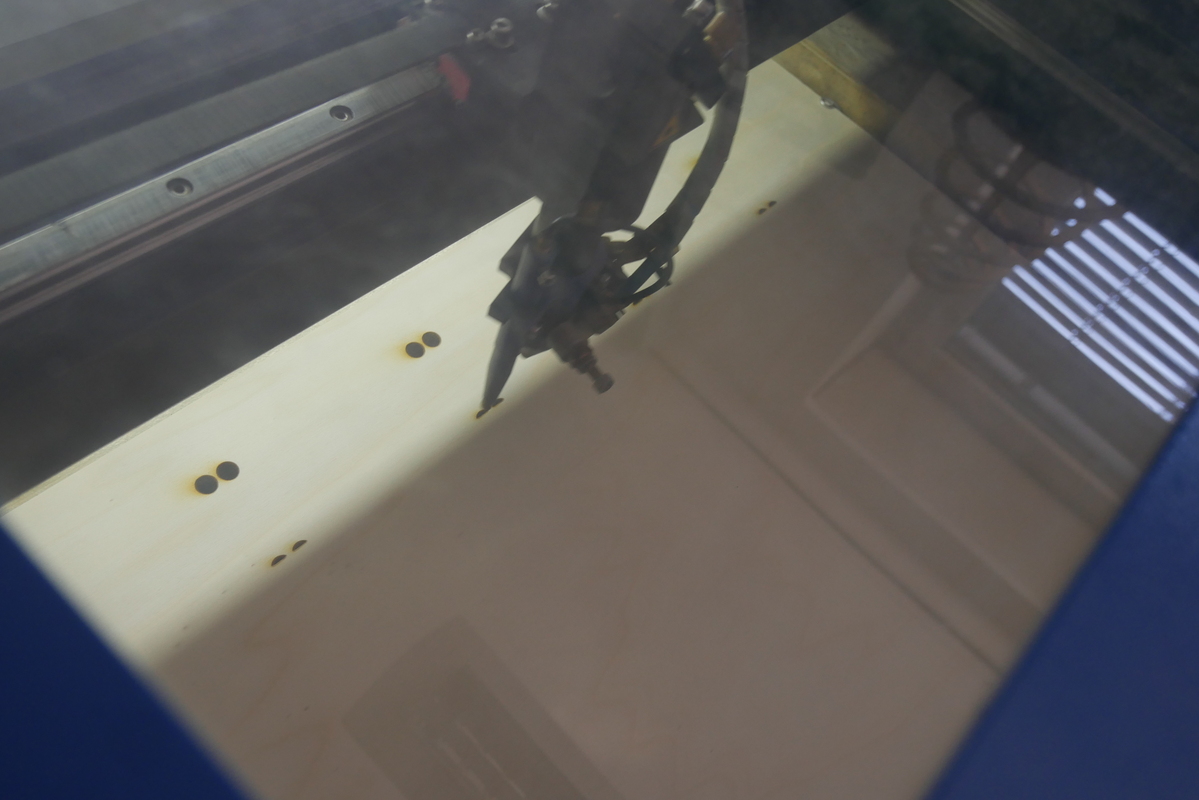

Der Lasercutter beginnt mit der Arbeit.

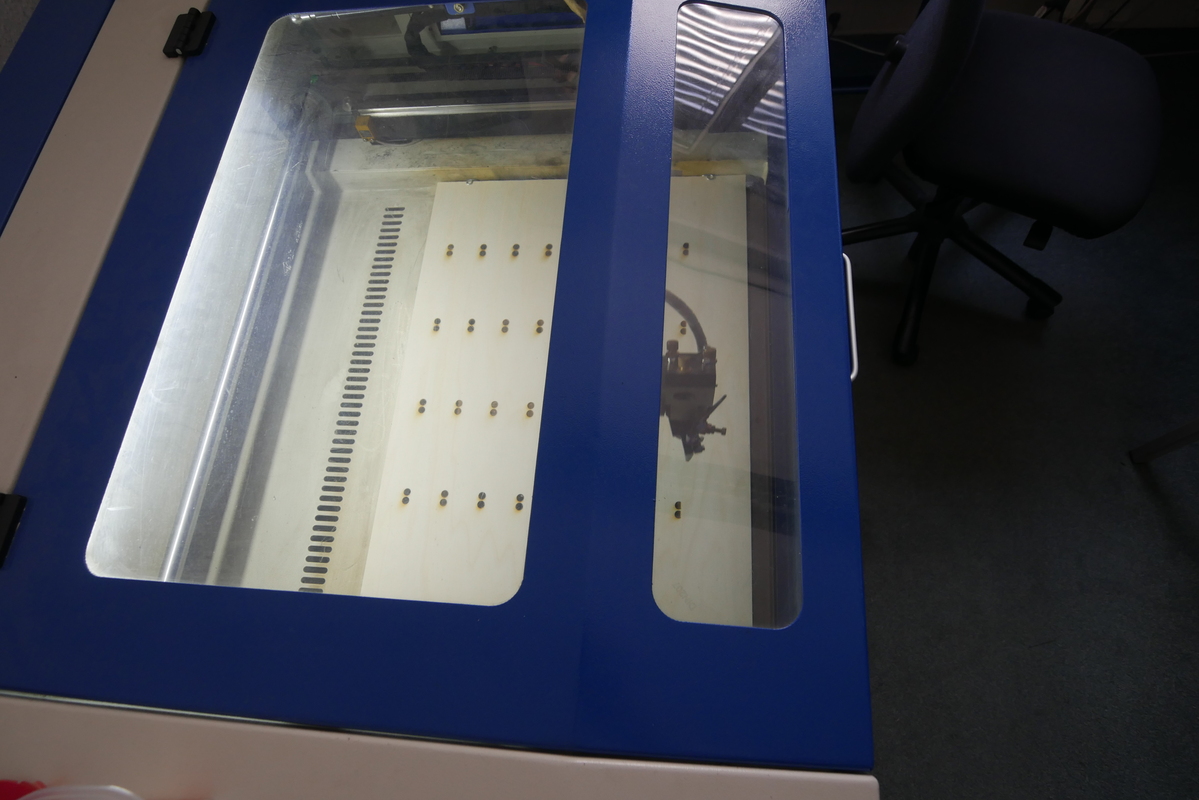

P1110340
Zwischenstand des Laserns.

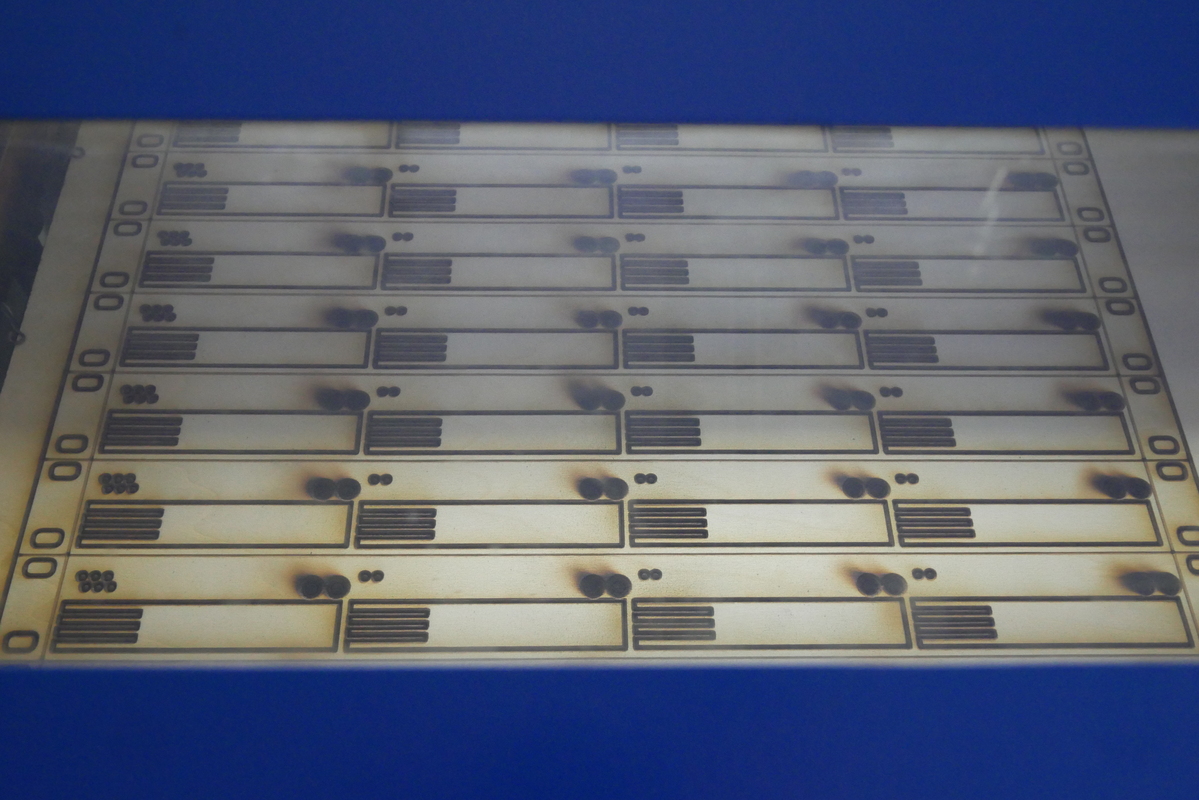

P1110345
Fertig gelasertes Sperrholz.

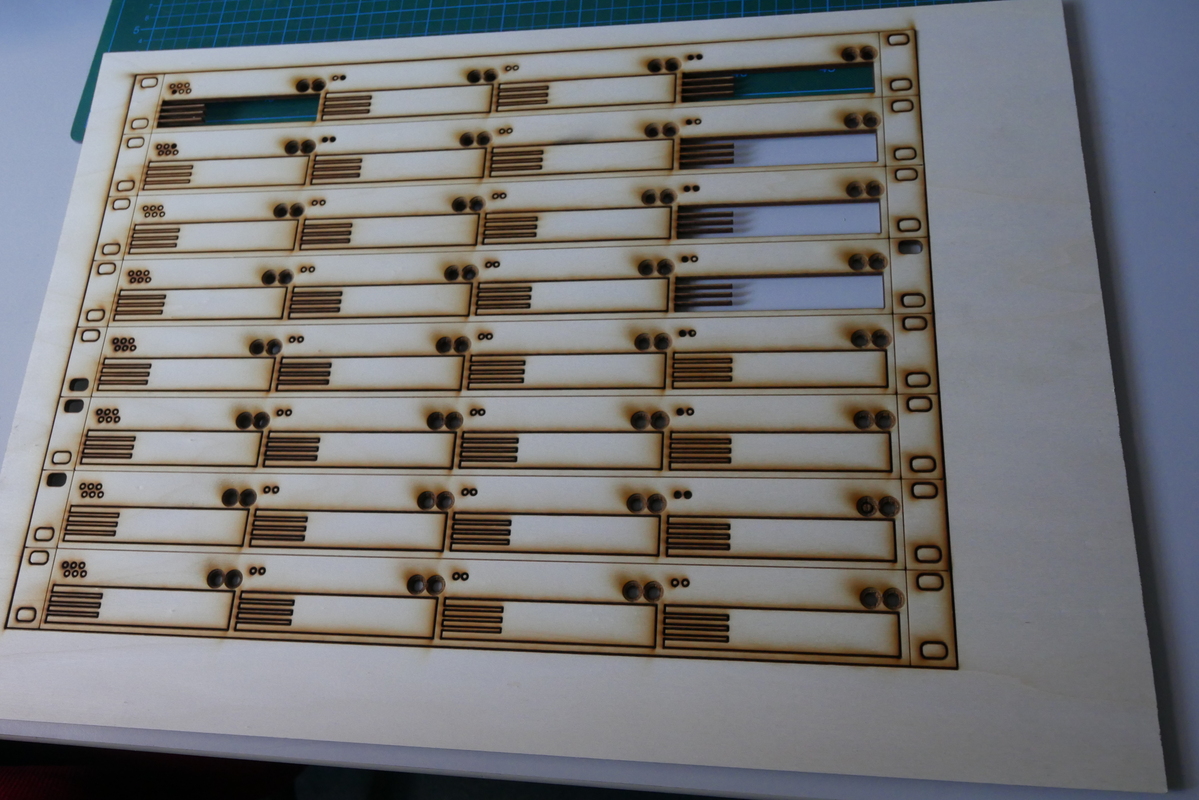

P1110346
Das Heraustrennen der Einzelteile bedarf eines Cutters, da das Material an vielen kleinen Stellen nicht ganz getrennt wurde. Für den nächten Durchgang wurde die Schnittgeschwndigkeit auf 2/3 rediziert.
P1110348

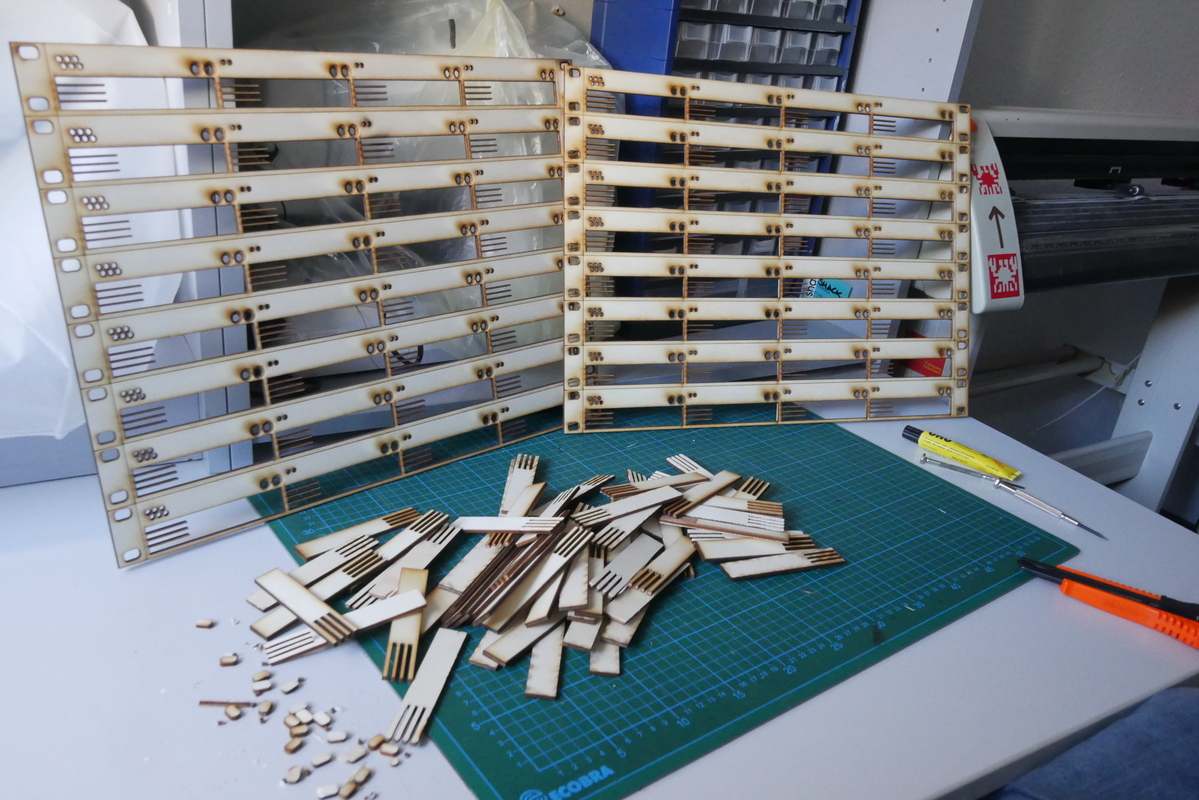

Die beiden ersten Panels.
P1110349

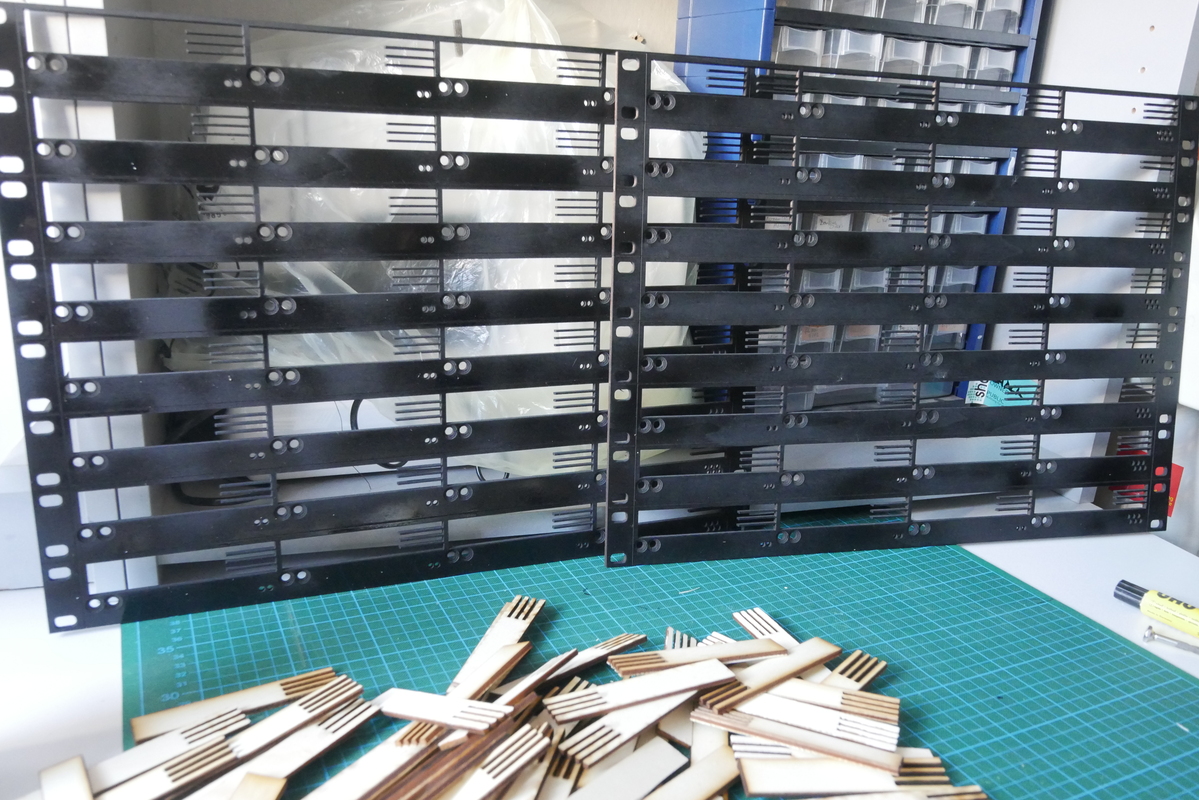

Die Panels mit Farbauftrag mattschwarz.

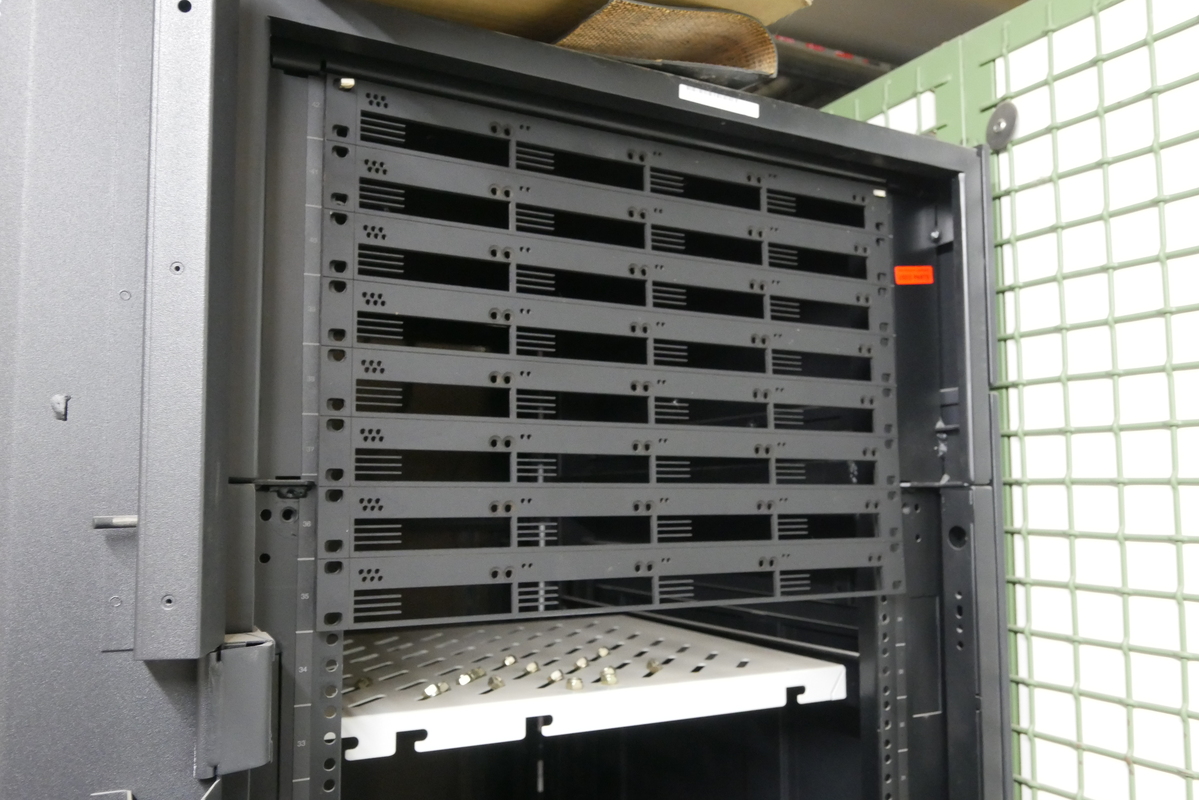

P1110350
Anprobe im Rack.

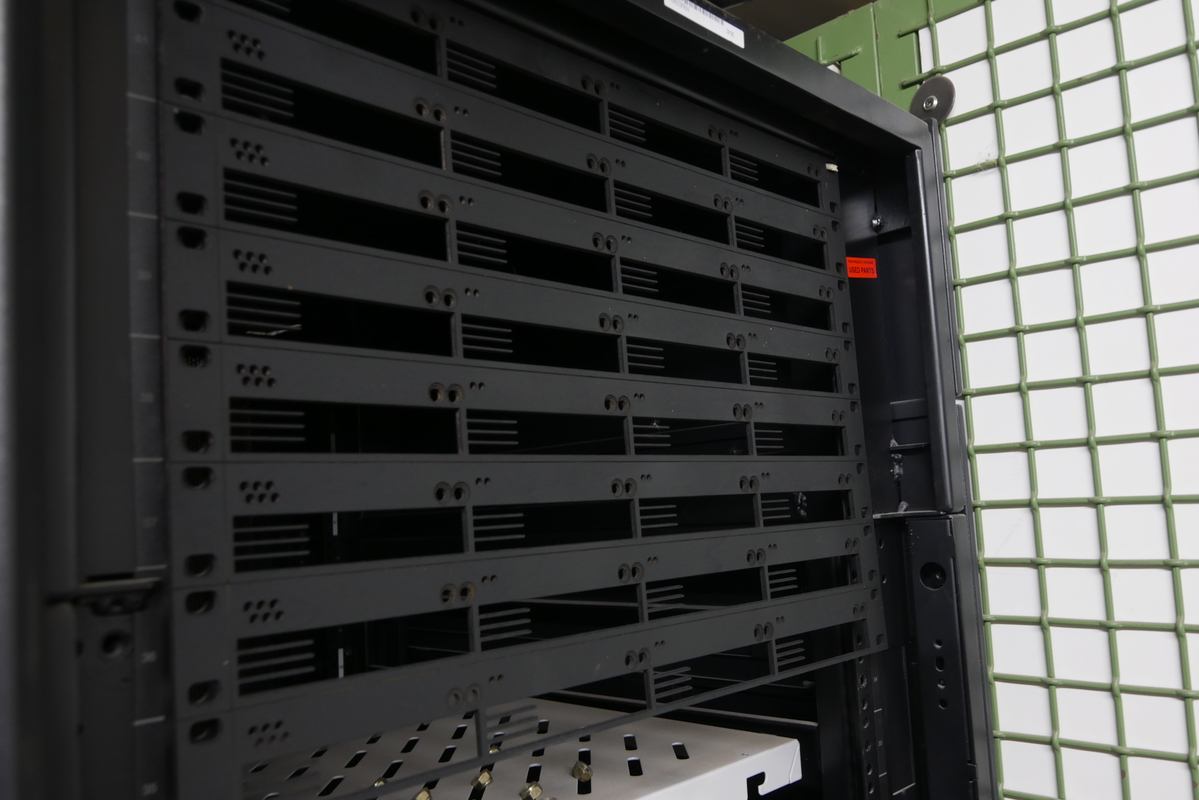

P1110353
Anprobe im Rack.

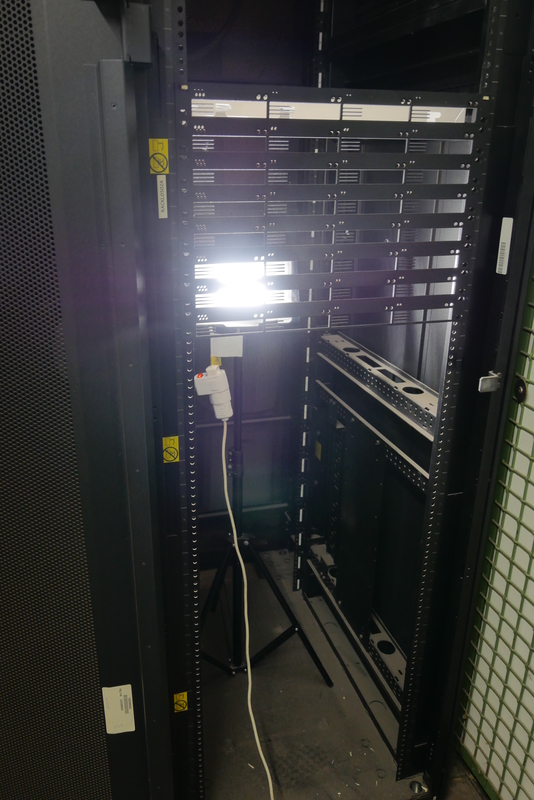

P1110357
Aufstellung eines Scheinwerfers hinten im Rack.
P1110359

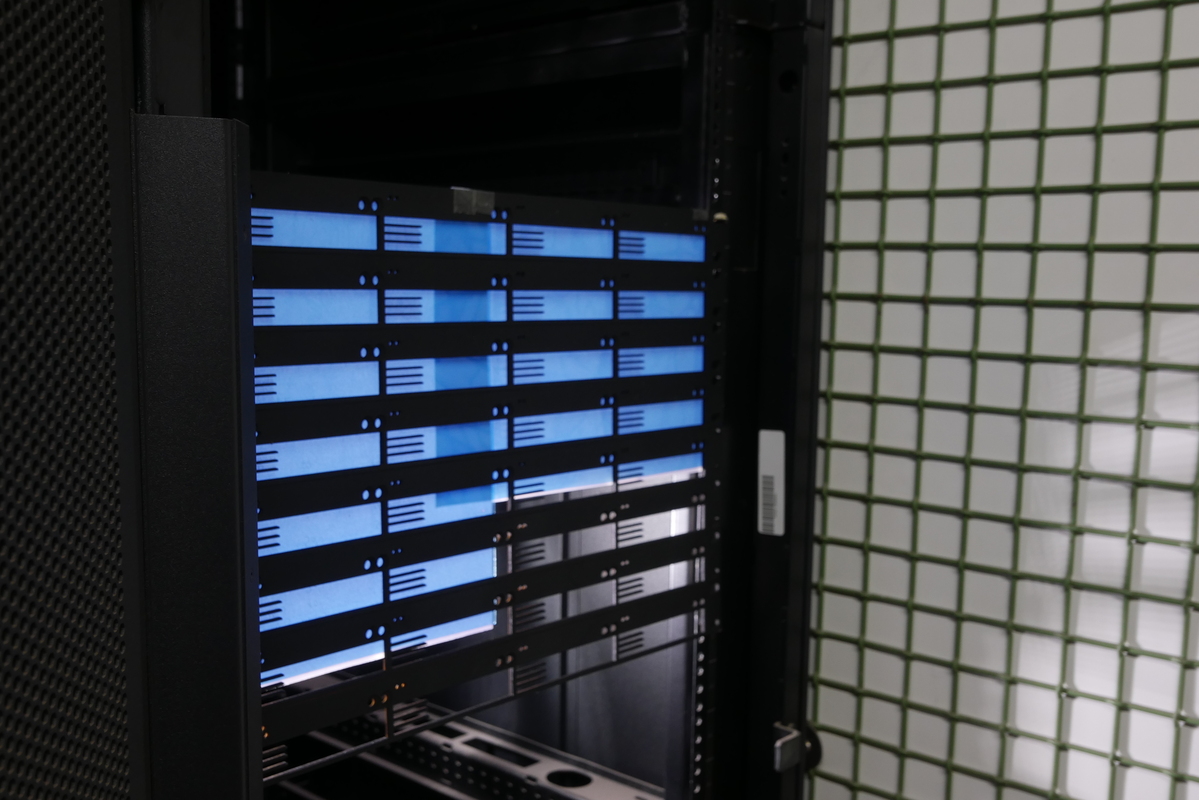

Einbau der Folie. Es geht in die richtige Richtung, allerdings ist der Farbton blass und blaue LED sehen einfach so nicht aus.
P1110326

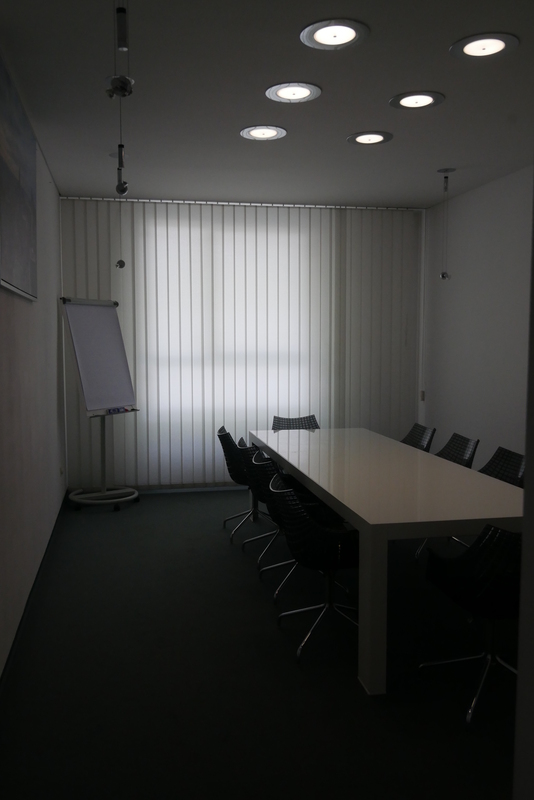

Der Raum, der den Serverraum darstellen soll, ist ein schlichter Besprechnungsraum.

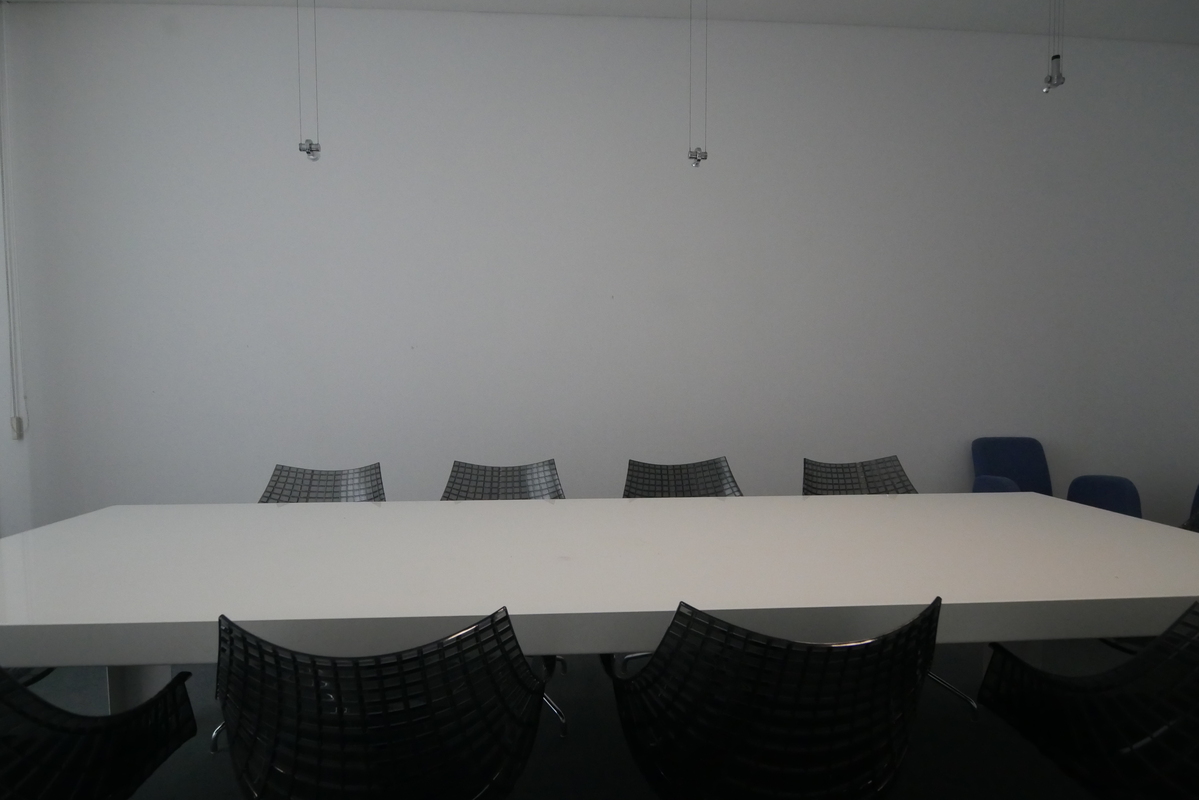

P1110328
Weiße Wände, sehr neutral.
P1110360

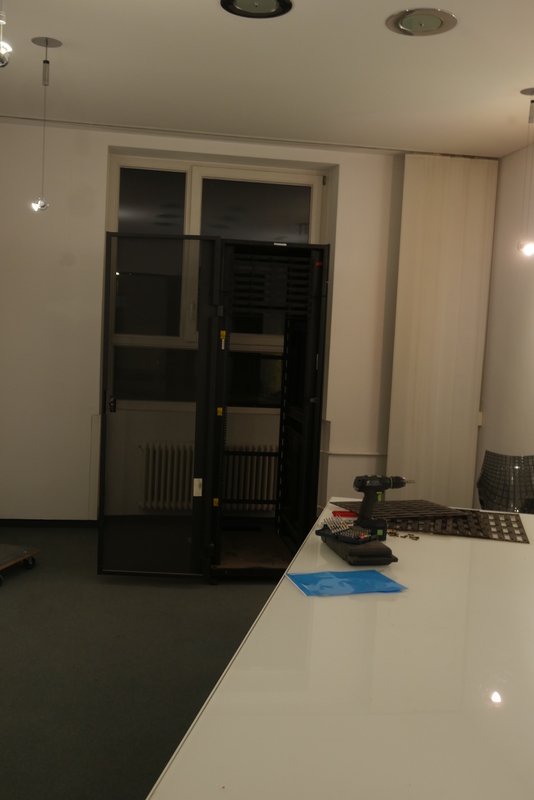

Aufstellung des 19"-Schranks am Set.
P1110362

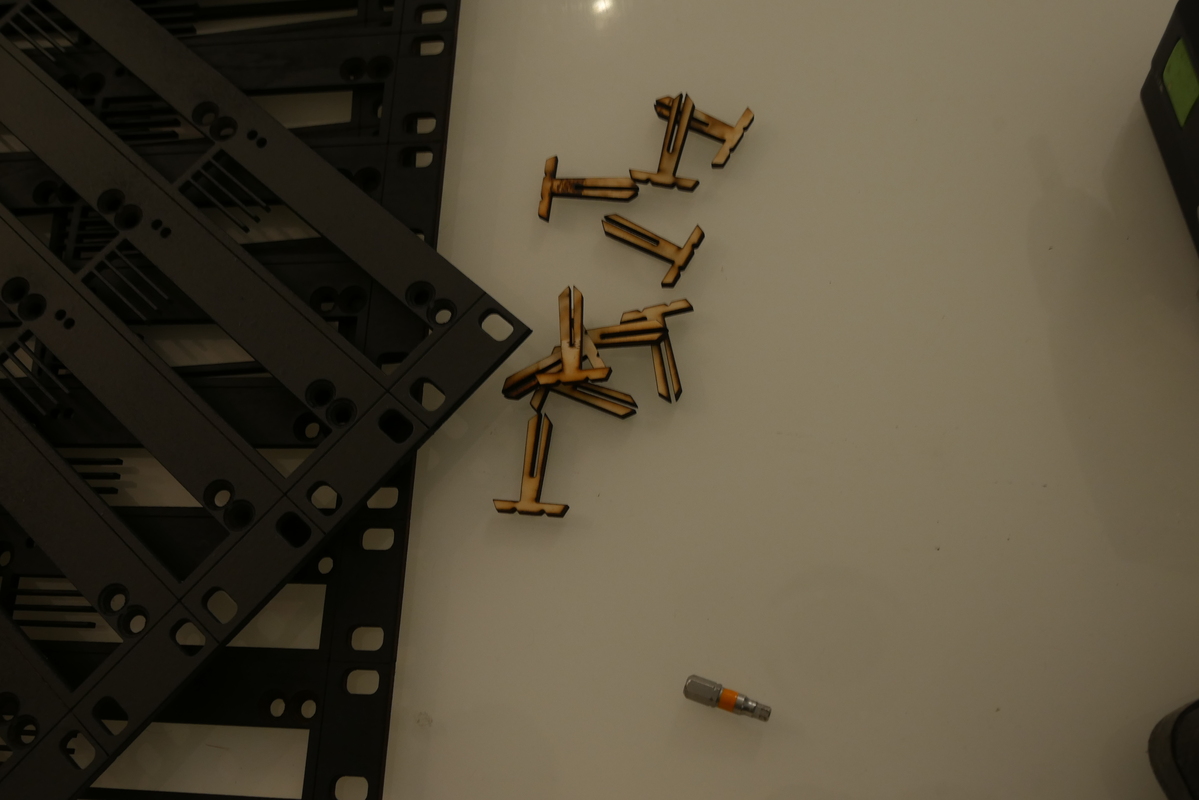

Zur Befestigung der Blendenrahmen eignen sich diese, aus dem restlichen Sperrholz gelaserten Dübel, damit wird die Montage Plug & Play.

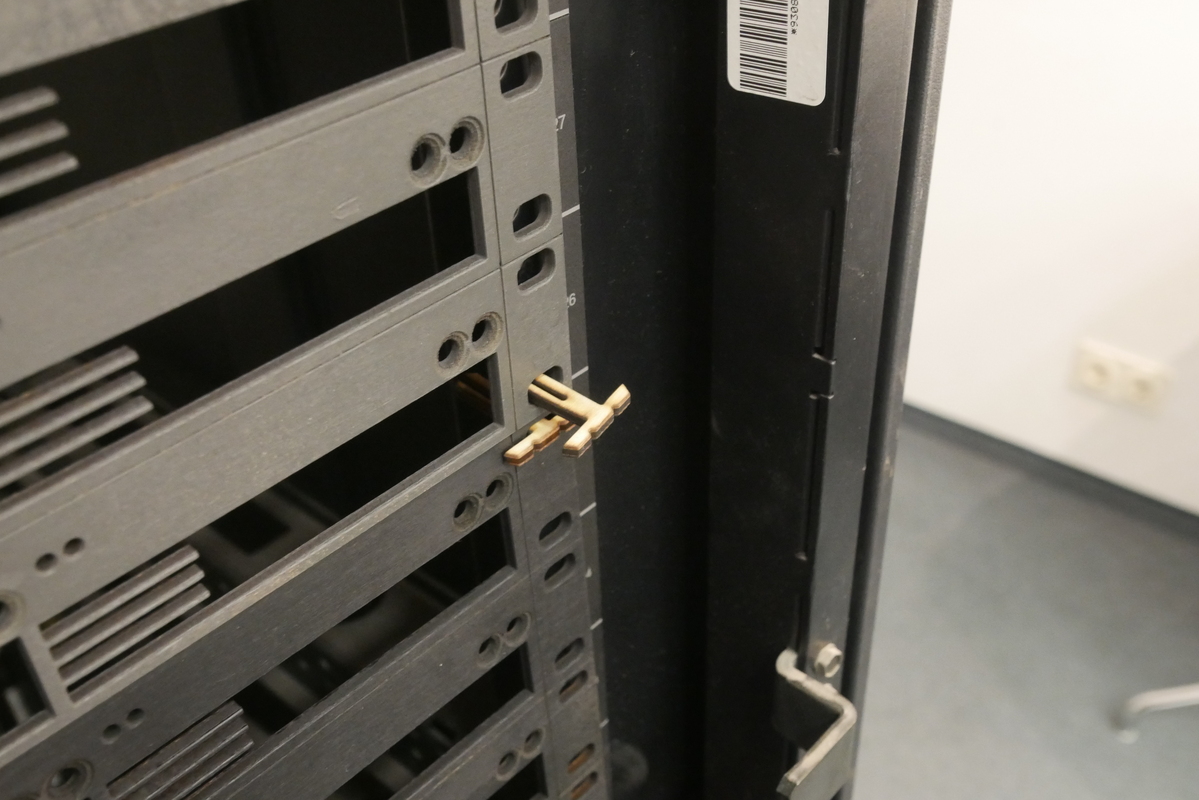

P1110366
Die Dübel werden einfach eingesteckt und halten die Panels.
P1110367

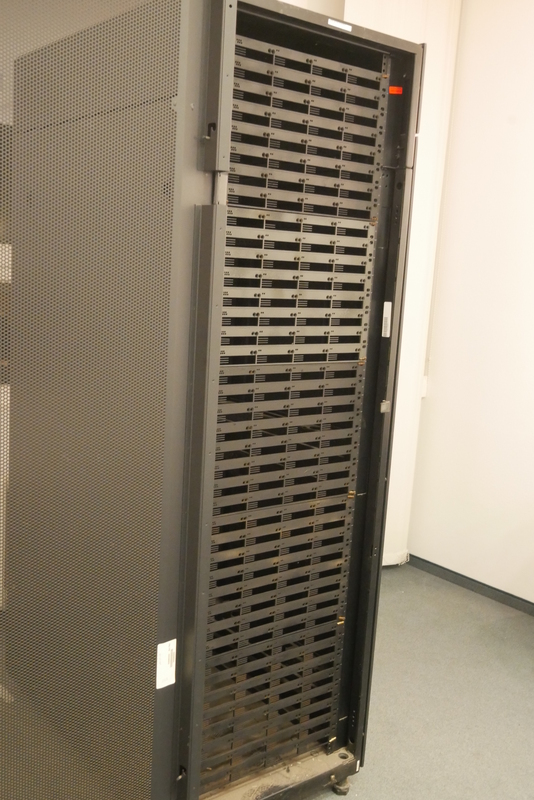

Der voll bestückte Schrank.
P1110369

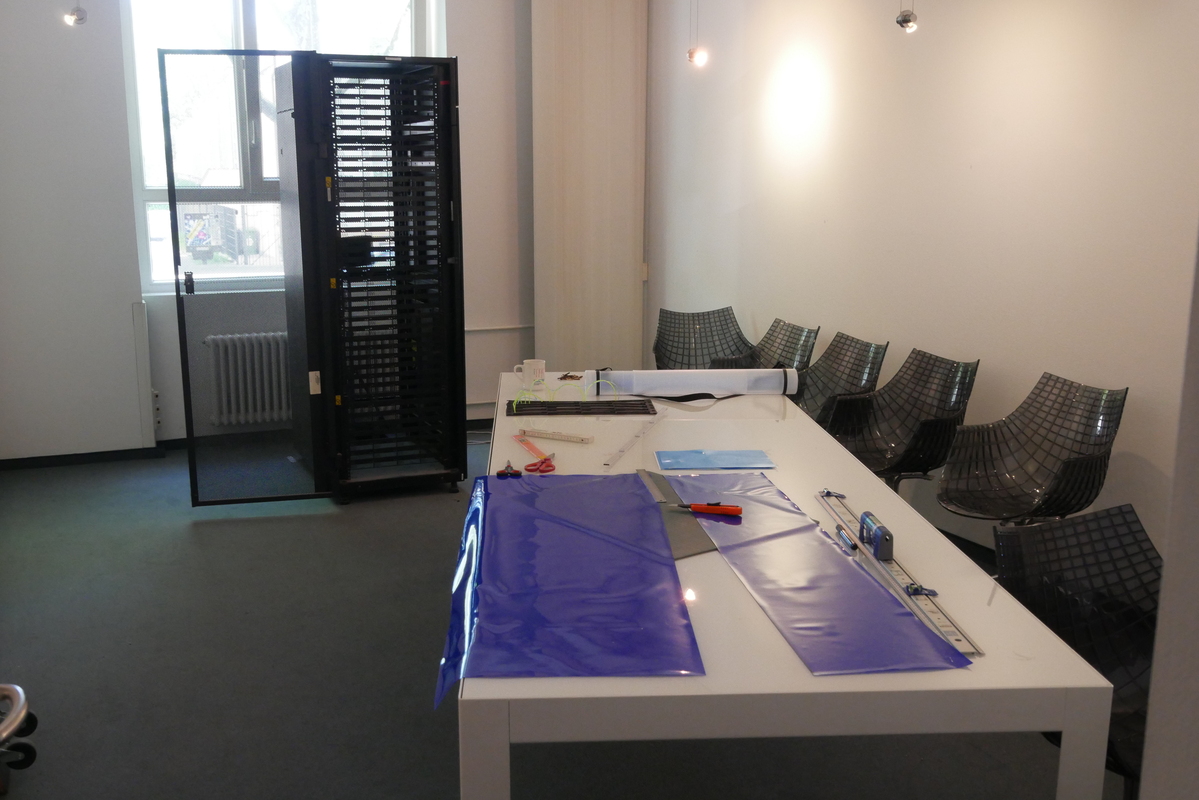

Für den angemessenen Farbeindruck wurde im Deko-Fachhandel blaue PVC-Folie gefunden. Die ist zwar nicht als Farbfilter für Durchlicht vorgesehen, funktioniert aber prima.
P1110370

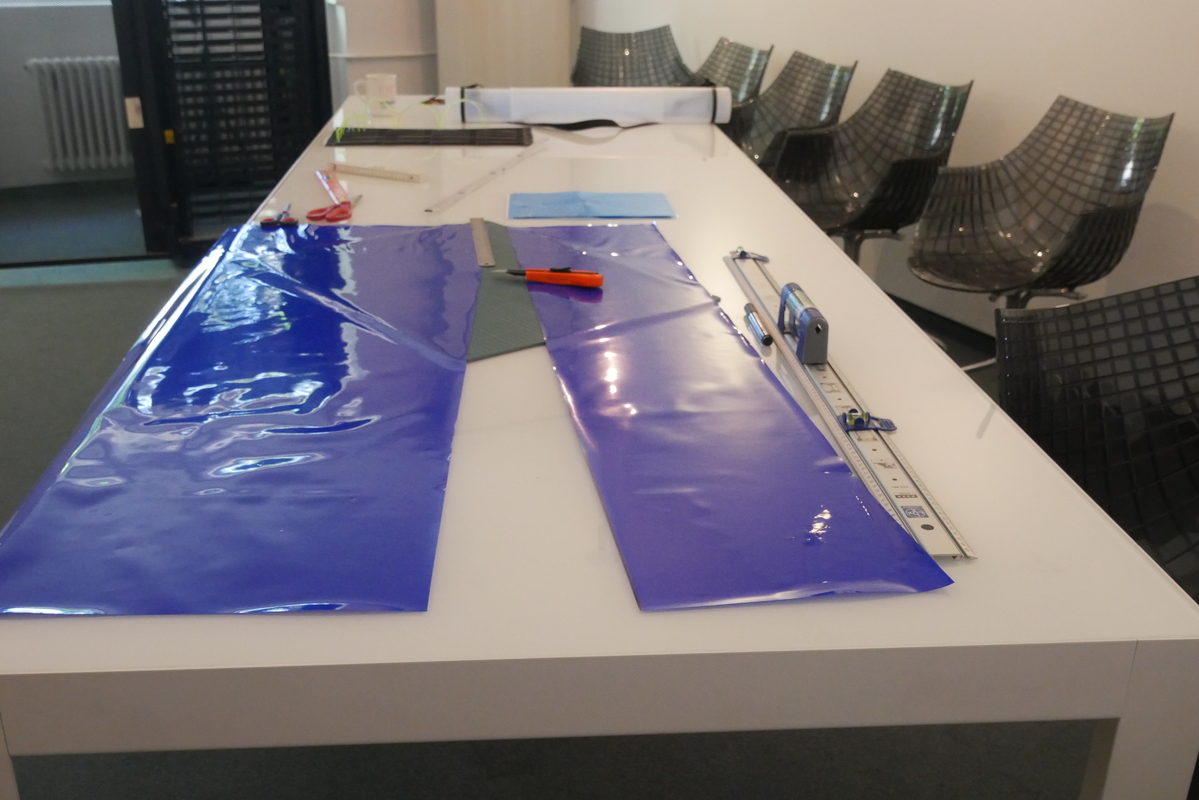

Passend zugeschnitten (rechts) wird sie direkt hinter die Serverblenden montiert.
P1110371

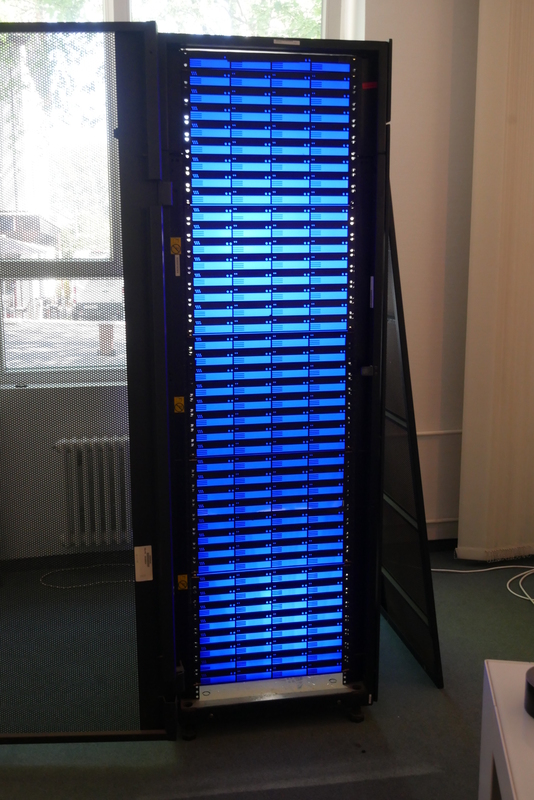

First light.

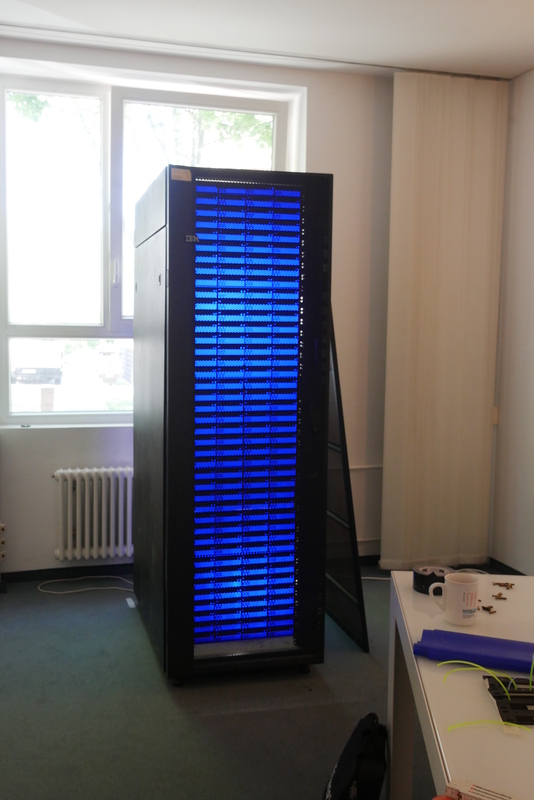

P1110372
Oben und unten noch die Lücken abkleben.
P1110374

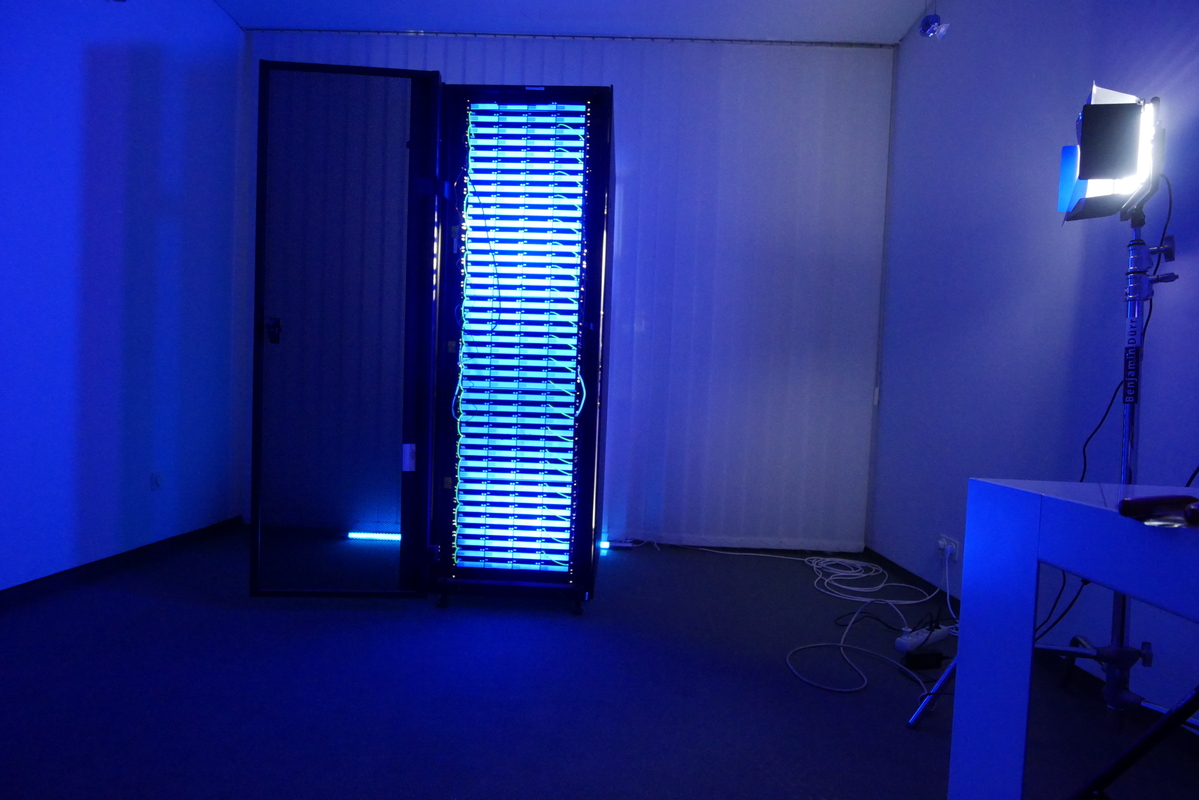

Das Set.

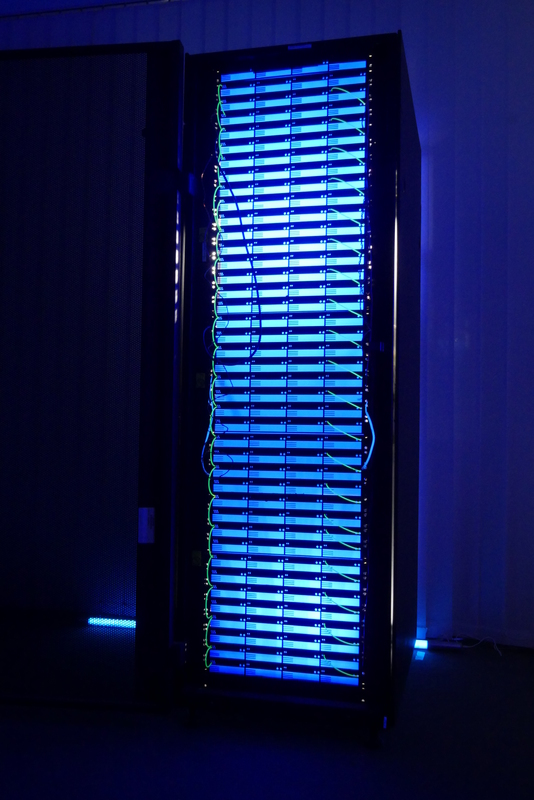

P1110373
Danach noch ein wenig Weihnachtszauber: "Kabel"-Dekoration anbringen, Fenster mit Alufolie abkleben, Vorhang schließen, Hintergrundbeleuchtung.
P1110376

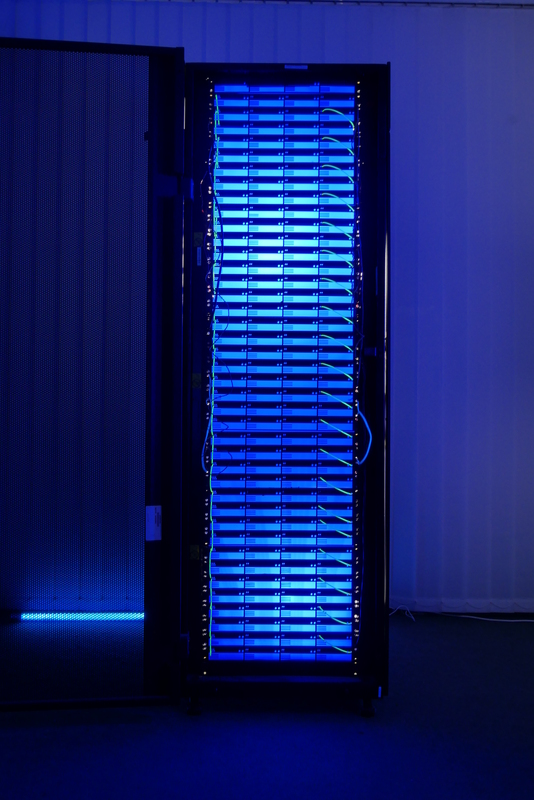

Blaues Licht, das blau leuchtet.
P1110377
Mit UV-Scheinwerfer wird's noch einen Tick besser.
